Marknadstrender för snäckreducerare 2026

När industrimaskiner fortsätter att röra sig mot högre effektivitet, större lastkapacitet och mer kompakta transmissionssystem, förblir snäckväxelreducerare en viktig kraftöverföringslösning för tunga och höga applikationer.

A snäckväxelreducerare konverterar höghastighetsmotorinmatning till lägre hastighet och högre vridmoment genom samverkan mellan en snäckaxel och snäckhjul. Jämfört med många konventionella transmissionslösningar, snäckväxellådor värderas för sin kompakta struktur, höga reduktionsförhållanden, smidig drift och, under lämpliga konstruktionsförhållanden, självlåsande egenskaper.

Samtidigt står konventionell cylindrisk snäckväxelteknik inför ökande utmaningar i applikationer som kräver högre vridmoment, längre livslängd och förbättrad transmissionseffektivitet.

Detta är en anledning dubbelomslutande snäckväxellådor väcker ökad uppmärksamhet inom industriell kraftöverföring.

Med mer än ett decenniums erfarenhet av snäckväxelöverföringsteknologi har Shanghai SGR Heavy Industry Machinery Co., Ltd. utvecklat sin C-serie dubbelomslutande snäckväxellåda för att tillhandahålla transmissionslösningar med högt vridmoment för krävande industriella tillämpningar.

1. Den föränderliga marknaden för industriella snäckreducerare

Snäckreducerare används i stor utsträckning inom industrisektorer där hastighetsreduktion, vridmomentmultiplicering, kompakt installation och pålitlig kraftöverföring krävs.

Typiska applikationer inkluderar: materialhanteringsutrustning, transportörer, lyft- och hissmaskiner, gruvutrustning, metallurgiska maskiner, industriblandare, marinutrustning, förpackningsmaskiner, produktionslinjer och tunga industrimaskiner.

I takt med att industriell utrustning blir större och mer automatiserad, ställs växellådstillverkare inför allt högre krav.

Kunder letar inte längre bara efter en grundläggande maskhastighetsreducerare. De kräver i allt högre grad: högre utgående vridmoment, större lastkapacitet, längre livslängd, stabil drift under kontinuerlig drift, lägre vibrationer och buller, flexibla monteringskonfigurationer, bättre transmissionseffektivitet och anpassade in- och utmatningsarrangemang.

Dessa krav driver utvecklingen av snäckväxelöverföringsteknologier med högre prestanda.

Bland dem har den dubbla snäckväxellådan blivit en viktig lösning för applikationer där konventionella cylindriska snäckväxelreducerare kanske inte ger tillräcklig lastkapacitet.

2. Vad är en dubbelomslutande snäckväxellåda?

A dubbelomslutande snäckväxellåda är en specialiserad typ av snäckväxellåda utformad för att öka kontaktytan mellan snäckan och snäckhjulet.

I en konventionell cylindrisk snäckväxelsats har snäckan i allmänhet en cylindrisk geometri, medan snäckhjulet är utformat för att delvis linda runt snäckan.

I ett dubbelomslutande snäckväxelsystem har både snäckan och snäckhjulet omslutande geometrier. Masken har en timglasliknande profil, vilket gör att maskhjulet kan omge masken mer effektivt.

Denna geometri skapar en större effektiv kontaktyta och tillåter flera tänder att delta i lastöverföringen samtidigt.

Som ett resultat kan transmissionssystemet uppnå förbättrad lastfördelning och högre vridmomentöverföringskapacitet.

SGR:s tekniska information beskriver dess C-seriens dubbelomslutande snäckväxeltransmission som ett multi-tand-ingripande system, med snäckan tillverkad av härdat 20CrMnTi-material och snäckhjulet tillverkat av högpresterande legerat brons.

Denna design är särskilt värdefull för industrimaskiner som arbetar under höga belastningar och krävande arbetsförhållanden.

3. Varför är dubbelomslutande snäckväxelteknologi viktig?

Den viktigaste fördelen med en dubbelomslutande snäckväxellåda är inte bara dess struktur, utan hur strukturen förändrar fördelningen av transmissionsbelastningar.

Större kontaktyta

Den omslutande tandprofilen ökar kontaktytan mellan snäckan och snäckhjulet.

Istället för att koncentrera belastningen på en relativt begränsad kontaktyta kan flera tänder delta i vridmomentöverföringen.

Detta hjälper till att fördela belastningen mer effektivt och kan minska lokaliserad tandspänning.

Högre vridmomentkapacitet

För tunga maskiner är utgående vridmoment en av de viktigaste parametrarna för val av växellåda.

SGR:s produktsortiment i C-serien inkluderar dubbelomslutande snäckväxellådor med utgående vridmomentspecifikationer som når upp till 160 000 N·m, beroende på konfiguration.

Detta gör tekniken lämplig för applikationer där högt vridmoment och relativt lågt utgående varvtal krävs.

Förbättrad slitstyrka

Materialval och värmebehandling är också avgörande för snäckväxellådans livslängd.

SGR använder 20CrMnTi för sina snäckkomponenter och högpresterande legerat brons för snäckhjulet. Snäckan utsätts för uppkolnings-, härdnings- och precisionsslipningsprocesser för att förbättra ythårdheten och slitstyrkan.

Enligt SGR:s produktinformation kan masktandens hårdhet nå HRC 58–62.

Kombinationen av härdat stål och legerat brons är tänkt att ge en lämplig balans mellan styrka, slitstyrka och pålitlig glidkontakt.

Jämn och stabil drift

Snäckväxeltransmission är naturligtvis lämplig för applikationer som kräver mjuk hastighetsreduktion.

De flertandade ingreppsegenskaperna hos dubbelomslutande snäckväxlar kan ytterligare förbättra lastfördelningen och bidra till stabil transmission.

Detta gör tekniken lämplig för industrimaskiner där vibrationer, buller och mekaniska stötar behöver kontrolleras.

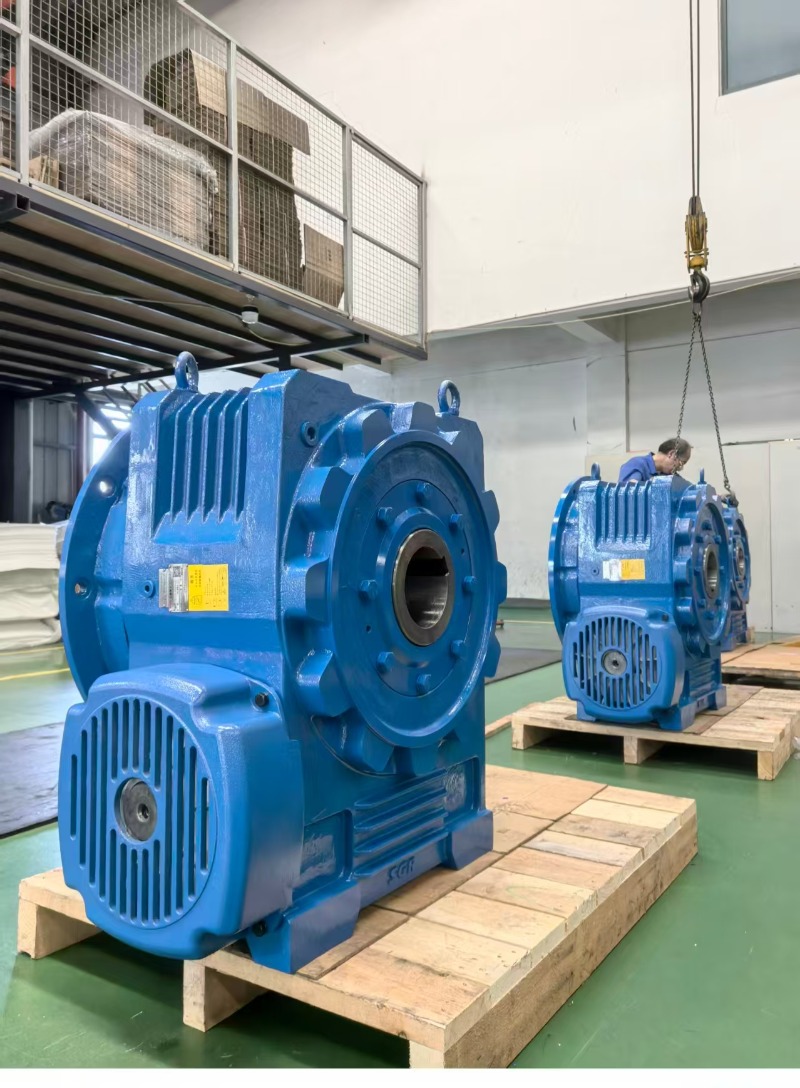

4. SGR C-serien dubbelomslutande snäckväxellåda

SGR har utvecklat sin snäckväxellåda i C-serien med dubbla höljen som en industriell transmissionslösning med högt vridmoment.

Enligt SGR:s aktuella produktinformation täcker C-serien centrumavstånd från 100 till 710 mm, med modulära och serialiserade designkoncept. Specifika konfigurationer kan anpassas efter kundens krav.

Viktiga specifikationer och funktioner inkluderar:

Den faktiska växellådans konfiguration bör väljas enligt motoreffekt, ingångshastighet, erforderligt utgående vridmoment, reduktionsförhållande, arbetscykel, monteringsarrangemang och driftsmiljö. SGR tillhandahåller även skräddarsydda in- och utgångskonfigurationer för olika maskinkonstruktioner.

5. Nyckelteknik bakom SGR snäckväxelreducerare

Att utveckla en högpresterande snäckväxellåda med dubbelt omslag kräver betydligt mer än att bara bearbeta en snäcka och ett snäckhjul.

Den komplexa tandgeometrin kräver specialiserad design, tillverkning och inspektionskapacitet.

SGR har etablerat ett FoU-team bestående av doktorer och seniora ingenjörer och har utvecklat sitt eget plana, dubbla enveloping optimeringssystem för snäckväxel. Företaget driver även CNC-bearbetningsutrustning, 3D-mätmaskiner, växellådors kraft- och effektivitetstestsystem samt ett mätinstrument för ringformad snäcka och häll.

Dessa funktioner gör det möjligt för SGR att kontrollera flera stadier av växellådans utveckling, inklusive:

1. Transmission design
2. Tandprofiloptimering
3. Materialval
4. Värmebehandling
5. Precisionsbearbetning
6. Montering
7. Dimensionell inspektion
8. Effekt- och effektivitetstestning
9. Slutlig kvalitetskontroll

Detta integrerade tillvägagångssätt är särskilt viktigt för snäckväxlar med dubbla höljen eftersom kuggprofilens noggrannhet direkt påverkar ingreppsprestanda, lastfördelning och livslängd.

6. Industriella tillämpningar av dubbelomslutande snäckväxellådor

En snäckväxel med högt vridmoment är särskilt lämplig för maskiner som kräver betydande vridmoment vid relativt låga varvtal.

Gruvmaskineri

Gruvutrustning arbetar ofta under tunga belastningar, damm, vibrationer och kontinuerliga förhållanden.

En industriell snäckväxel med högt vridmoment kan användas i lämpliga transport-, lyft- och materialhanteringssystem där pålitlig vridmomentöverföring krävs.

Metallurgisk utrustning

Stål- och metallurgiska maskiner kräver ofta robusta transmissionssystem som kan arbeta under hög belastning.

Dubbelomslutande snäckväxelteknik kan ge en kompakt transmissionslösning för utvalda tunga drivningar.

Transportörer

Transportörsystem kräver stabil och kontinuerlig kraftöverföring.

Beroende på belastning och hastighetskrav kan en snäckväxelreducerare ge det nödvändiga reduktionsförhållandet och det utgående vridmomentet samtidigt som det bibehåller ett relativt kompakt installationsfotavtryck.

Lyftutrustning

Lyftmaskineri ställer höga krav på växellådans tillförlitlighet och lastkontroll.

Snäckreducerare kan användas i lämpliga lyftmekanismer där höga reduktionsförhållanden och hållegenskaper krävs. Växellådans självlåsande beteende bör dock alltid verifieras mot den faktiska belastningen, utväxlingen, smörjnings-, effektivitets- och säkerhetskraven snarare än att endast antas från växellådans typ.

Marin och industriell utrustning

Industriell marinutrustning, vinschar och andra specialiserade maskiner kan kräva anpassade växellådskonfigurationer.

SGR tillhandahåller skräddarsydda axel-, monterings- och ingångs-/utgångsarrangemang för att anpassa växellådan till specifika utrustningslayouter.

7. Dubbelomslutande snäckväxellåda kontra konventionell snäckväxelreducerare

För utrustningskonstruktörer bör valet mellan en konventionell snäckväxellåda och en dubbelomslutande snäckväxel baseras på faktiska driftskrav.

En konventionell snäckväxellåda kan vara tillräcklig för applikationer med måttligt vridmoment och standarddriftsförhållanden.

En dubbelomslutande snäckväxellåda blir dock mer attraktiv när applikationen kräver:

• Högre vridmomentkapacitet
• Högre lastbärande förmåga
• Effektivare lastfördelning
• Tung drift
• Lång livslängd
• Kompakt transmissionsdesign
• Anpassade industriella växellådskonfigurationer

Den mer komplexa dubbelomslutande geometrin innebär också att kraven på tillverkning och kvalitetskontroll är högre.

Att välja en dubbelomslutande snäckväxellåda är därför inte bara en fråga om att välja en större växellåda. Tandprofilen, materialet, värmebehandlingen, smörjningen, inriktningen, de termiska förhållandena och driftscykeln måste beaktas tillsammans.

8. Varför välja SGR som tillverkare av snäckväxellådor?

För köpare av industriella växellådor kan växellådstillverkarens tekniska förmåga vara lika viktig som produktspecifikationen.

SGR fokuserar på industriell växelöverföring och har mer än 15 års erfarenhet av FoU och tillverkning av växellådor. Dess produktportfölj inkluderar planetväxellådor, dubbelomslutande snäckväxellådor, cylindriska snäckväxellådor och skräddarsydda transmissionslösningar.

SGR:s styrkor inkluderar:

Professionellt FoU-team
Doktorander och seniora ingenjörer deltar i växellådsdesign och transmissionsteknologiutveckling.

Specialiserad snäckväxelteknik
SGR har utvecklat ett plan dubbelt omslutande designsystem för optimering av snäckväxeln.

Precisionstillverkning
CNC-bearbetning och specialutrustning används för komplexa växelkomponenter.

Inspektion och provning
SGR använder 3D-mätutrustning, snäck- och hällmätutrustning samt växellådors kraft- och effektivitetstestsystem.

Skräddarsydda lösningar
Ingående axlar, utgående axlar, monteringsmetoder, utväxlingar och andra viktiga transmissionskomponenter kan anpassas efter applikationskrav.

OEM & Ersättningslösningar
SGR anger att monteringsmåtten på dess dubbelomslutande snäckväxlar kan vara utbytbara med CAVEX® snäckväxlar, samtidigt som kundanpassade transmissionskomponenter också kan levereras.

9. Framtiden för snäckväxellåda

Utvecklingen av industrimaskiner driver växellådsteknologin mot högre vridmomentdensitet, bättre effektivitet, längre livslängd och större anpassning.

För snäckväxelreducerare handlar framtiden inte bara om att öka storleken på växellådan.

Istället fokuseras den tekniska utvecklingen i allt högre grad på optimerade tandprofiler, avancerade material, precisionstillverkning, bättre smörjsystem, förbättrad värmehantering, digital kvalitetsinspektion, anpassade växellådskonfigurationer och högre transmissionseffektivitet.

Dubbelomslutande snäckväxelteknik ger en viktig väg mot dessa mål eftersom dess multi-tand-ingripande struktur tillåter tillverkare att optimera lastfördelning och vridmomentöverföring.

För växellådstillverkare innebär detta att FoU-kapacitet, precisionstillverkning och testteknik i allt högre grad kommer att bli viktiga konkurrensfaktorer.(Författare, SGR, Angie Zhang)
