Gruvutrustning fungerar i några av de mest krävande industriella miljöerna. Tung belastning, högt vridmoment, kontinuerlig drift, damm, vibrationer, stötbelastningar och begränsat installationsutrymme ställer stora krav på transmissionssystemet.
Av denna anledning har växellåda är en av de mest kritiska komponenterna i gruvmaskineri. En korrekt vald växellåda kan hjälpa till att överföra högt vridmoment på ett tillförlitligt sätt, upprätthålla stabil drift och minska risken för oväntade stillestånd.
Bland olika industriella växellådsteknologier är planetväxellådan allmänt övervägd för tunga applikationer på grund av dess höga vridmomentdensitet, kompakta struktur, effektiva kraftöverföring och förmåga att fördela belastningar över flera planetväxlar.
Men hur ska en planetväxellåda väljas för gruvutrustning? Och vilka gruvapplikationer kan dra nytta av planetarisk transmissionsteknik?
Den här artikeln förklarar de viktigaste övervägandena för att välja planetväxellådor för gruvmaskiner och utforskar deras typiska tillämpningar.
Gruvmaskiner kräver ofta högt utgående vridmoment medan de arbetar kontinuerligt under krävande förhållanden.

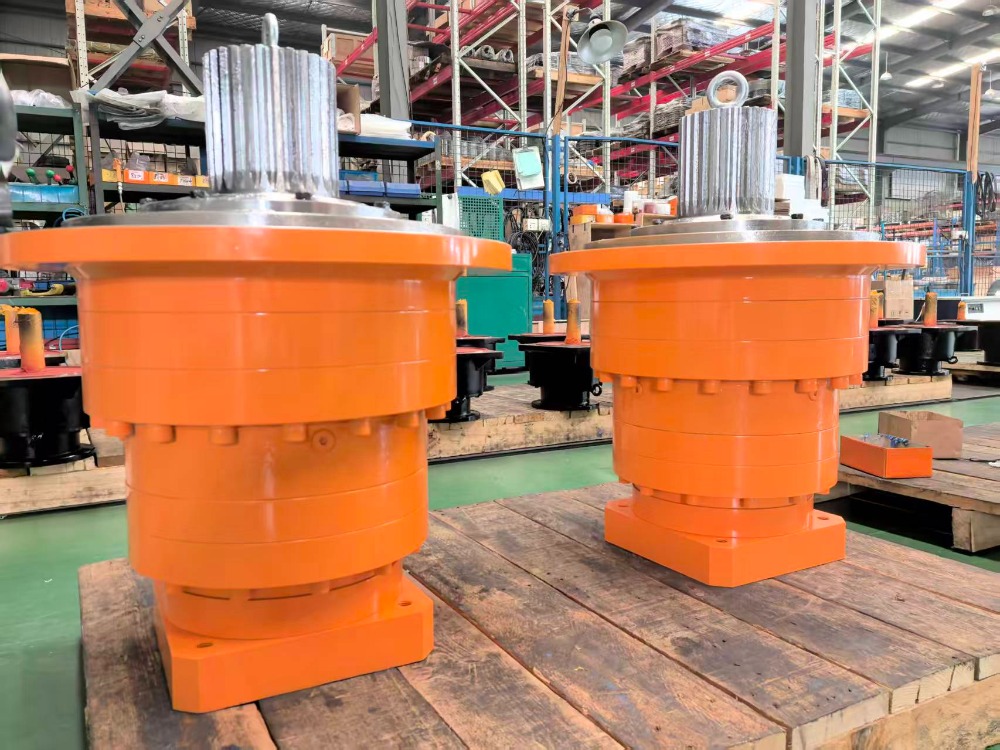

En planetväxellåda består av ett solhjul, flera planetväxlar, en planetbärare och en ringväxel. Istället för att överföra hela lasten genom ett enda kugghjulspar delar planetväxlarna på den överförda lasten.
Denna arkitektur ger flera fördelar för tunga gruvtillämpningar.
Gruvutrustning behöver ofta högt vridmoment vid relativt låga utgående hastigheter.
Den lastdelande strukturen hos en planetväxel tillåter flera växellådor att överföra vridmoment samtidigt. Detta gör planetväxellådor lämpliga för applikationer där högt vridmoment krävs inom ett relativt kompakt växellådspaket.
Gruvmaskiner kan vara stora och kraftfulla, men det tillgängliga installationsutrymmet för växellådan är inte alltid obegränsat.
En planetväxellåda kan ge hög vridmomentöverföringskapacitet utan att kräva samma totala storlek som vissa konventionella växellådskonfigurationer med jämförbara vridmomentkrav.
Denna höga vridmomentdensitet är särskilt användbar när växellådans vikt och installationsutrymme behöver kontrolleras.
Gruvutrustning kan uppleva fluktuerande belastningar och mekaniska stötar under drift.
Eftersom flera planetväxlar deltar i vridmomentöverföringen, kan belastningen fördelas över flera växlar. Rätt utformade planetsystem kan därför ge de strukturella egenskaper som krävs för krävande tunga applikationer.
Många gruvmaskiner fungerar under långa perioder med begränsade möjligheter till underhåll.
En planetväxellåda designad för lämplig driftcykel, smörjsystem, termiska förhållanden och belastningskrav kan ge tillförlitlig transmission för kontinuerlig industriell drift.
Valet av växellåda är dock fortfarande kritiskt. En planetväxellåda är inte automatiskt lämplig för alla gruvmaskiner bara för att den är en planetarisk design.
Planetväxellådor kan användas i ett brett utbud av gruv- och mineralbearbetningsutrustning.
Den specifika växellådans konfiguration beror på maskinen, erforderligt vridmoment, hastighet, monteringsarrangemang och driftsförhållanden.
Bandtransportörer används ofta för att transportera malm, kol, mineraler och andra bulkmaterial.
Drivsystem för transportörer kan kräva högt startmoment och pålitlig kontinuerlig drift. En planetväxellåda kan ge hög vridmomentöverföring i ett relativt kompakt paket, vilket gör den lämplig för krävande transportörsdrifttillämpningar.
För transportörsystem bör ingenjörer överväga:
Växellådan bör väljas enligt den faktiska transportörens belastning snarare än motoreffekten enbart.
Borrutrustning kräver kontrollerat vridmoment och hastighet vid arbete under varierande markförhållanden.
Elektriska eller hydrauliska borrsystem kan uppleva betydande lastfluktuationer under borrning. Växellådan behöver därför tåla upprepad belastning med bibehållen stabil kraftöverföring.
Planetväxellådor är särskilt lämpliga för borrtillämpningar där högt vridmoment, kompakta dimensioner och robust konstruktion är viktigt.
Beroende på maskinkonstruktionen kan växellådan konfigureras för roterande drivning, färddrift eller andra transmissionsfunktioner.
Gruvdrift använder ofta stora schakt- och anläggningsmaskiner som kräver kraftfulla transmissionssystem.
Planetväxellådor kan övervägas för olika drivmekanismer där högt vridmoment och kompakt transmission krävs.
För dessa applikationer behöver ingenjörer utvärdera inte bara det nominella vridmomentet utan också de faktiska driftsförhållandena, inklusive acceleration, stötbelastning, arbetscykel och externa radiella eller axiella belastningar.
Krossnings- och materialbearbetningsutrustning kan uppleva betydande variationer i belastningen vid bearbetning av hårda eller oregelbundna material.
Transmissionssystemet måste därför konstrueras för att klara maskinens faktiska vridmoment och stötbelastningsegenskaper.
En planetväxellåda kan användas när hög vridmomentdensitet och robust transmission krävs, även om växellådans konfiguration måste noggrant anpassas till den specifika maskinen.
Att välja rätt planetväxel kräver mer än att bara matcha motorkraften.
Flera tekniska parametrar bör utvärderas.
Vridmoment är en av de viktigaste valparametrarna.
Det erforderliga vridmomentet för växellådan ska bestämmas utifrån den faktiska maskinbelastningen, inte bara motorns märkeffekt.
Ingenjörer bör överväga:
För tunga gruvmaskiner kan otillräcklig vridmomentkapacitet resultera i accelererat slitage på växeln, överhettning eller för tidigt fel.
Det erforderliga reduktionsförhållandet beror på motorhastigheten och önskad utgående hastighet.
Till exempel:
Utväxlingsförhållande = Input Speed / Output Speed
En planetväxellåda kan konfigureras med olika antal steg för att uppnå olika reduktionsförhållanden.
En enstegs planetväxellåda används vanligtvis där ett relativt måttligt reduktionsförhållande krävs, medan tvåstegs eller flerstegs planetväxellåda kan ge högre reduktionsförhållanden när applikationen kräver en större hastighetsreduktion.
Antalet steg bör väljas baserat på erforderligt förhållande, vridmoment, effektivitet, dimensioner och driftsförhållanden.
Val av växellåda bör också beakta motorns märkeffekt och ingångshastighet.
Två motorer kan ha samma effekt men olika arbetshastigheter, vilket resulterar i olika vridmomentkrav för växellådan.
Därför bör växellådstillverkaren få fullständig motorinformation snarare än bara effektmärket.
Gruvutrustning fungerar sällan under idealiska förhållanden.
Växellådan kan utsättas för:
Dessa faktorer måste beaktas vid val av växellåda.
Smörjsystemet, tätningsdesignen, huskonfigurationen, lager och växelmaterial bör alla vara lämpliga för den avsedda driftsmiljön.
Växellådan måste fysiskt passa maskinen.
Innan du väljer modell bör ingenjörer bekräfta:
För OEM-projekt kan anpassade in- och utkonfigurationer vara nödvändiga.
Gruvtillämpningar ställer betydande mekaniska krav på växellådor, så kvaliteten på de interna komponenterna har betydelse.
För tunga planetväxellådor kan kugghjulsmaterial som 20CrMnTi legerat stål användas tillsammans med lämplig värmebehandling och bearbetningsprocesser.
SGR planetväxellådor, till exempel, använder processer inklusive uppkolning, härdning och precisionsslipning för växlar.
Förkolning och härdning kan förbättra växlarnas ythårdhet och slitstyrka, medan precisionsslipning kan förbättra kuggytans kvalitet och växelns ingreppsnoggrannhet.
Tillverkningskvaliteten är särskilt viktig eftersom en växellåda kan se nästan identisk ut utifrån en annan produkt samtidigt som den har väldigt olika interna tillverkningsstandarder.
För industriella köpare är det därför bra att fråga leverantörer om:
Dessa faktorer kan ha en betydande inverkan på växellådans tillförlitlighet och livslängd.
Det finns ingen enskild planetväxellåda som är lämplig för varje gruvmaskin.
Beroende på applikationen kan tillverkare tillhandahålla olika konfigurationer, inklusive:
De ingående och utgående axlarna är anordnade på samma axel.
Denna konfiguration kan ge ett kompakt transmissionsarrangemang och är lämplig för olika industriella drivsystem.
Konfigurationer med rät vinkel kan användas när maskinlayouten kräver att in- och utmatningsriktningarna arrangeras i vinkel.
Detta kan hjälpa ingenjörer att optimera installationen av växellådan i utrustning med begränsad utrymme.
När ett högre reduktionsförhållande krävs kan flera planetsteg kombineras.
Detta gör flerstegs planetväxellådor lämpliga för applikationer som kräver högt vridmoment och betydande hastighetsreduktion.
Den slutliga konfigurationen bör bestämmas enligt de faktiska driftkraven snarare än att väljas enbart baserat på växellådans storlek.
SGR utvecklar och tillverkar planetväxellådor för krävande industriella applikationer, inklusive gruvdrift, borrning, lyft, metallurgi, jordbruk och andra tunga maskiner.
För gruvtillämpningar fokuserar SGR på flera nyckelfaktorer:
Högt vridmomentöverföring: Planetära strukturer tillåter flera växlar att dela på den överförda lasten, vilket stöder tillämpningar med högt vridmoment.
Robust växelkonstruktion: SGR-planetväxellådor kan använda höghållfasta växelmaterial som 20CrMnTi, kombinerat med uppkolnings-, härdnings- och precisionsslipningsprocesser.
Flexibla konfigurationer: Olika steg, förhållanden, ingångsarrangemang, utgångskonfigurationer och monteringsalternativ kan övervägas enligt maskinkrav.
OEM-anpassning: För utrustningstillverkare kan växellådans specifikationer anpassas till den faktiska mekaniska designen och driftsförhållandena.
Teknisk support: SGR kan hjälpa kunder med val av växellåda, teknisk kommunikation, konfiguration och applikationsrelaterade krav.
För tillverkare av gruvutrustning är målet inte bara att hitta en växellåda som passar maskinen.
Målet är att hitta en transmissionslösning som matchar maskinens vridmoment, hastighet, arbetscykel, installationsförhållanden och driftsmiljö.
Innan du gör en beställning bör tillverkare och ingenjörer för gruvutrustning förbereda följande information:
Genom att tillhandahålla fullständig driftinformation kan växellådstillverkaren rekommendera en mer lämplig konfiguration. (Författare, SGR, Angie Zhang)
