Vilka är principerna och egenskaperna för planetväxelreducerande?

I den stora familjen av reducerare, Planetary Gear Reducers används allmänt i servo, steg, DC och andra transmissionssystem på grund av deras lilla storlek, hög transmissionseffektivitet, brett reduktionsområde, hög precision och många andra fördelar. Funktionen för en planetväxelreducering är att minska hastigheten, öka vridmomentet och minska last/motoriska ögonblicket för tröghetsförhållandet under förutsättningen att säkerställa exakt överföring.

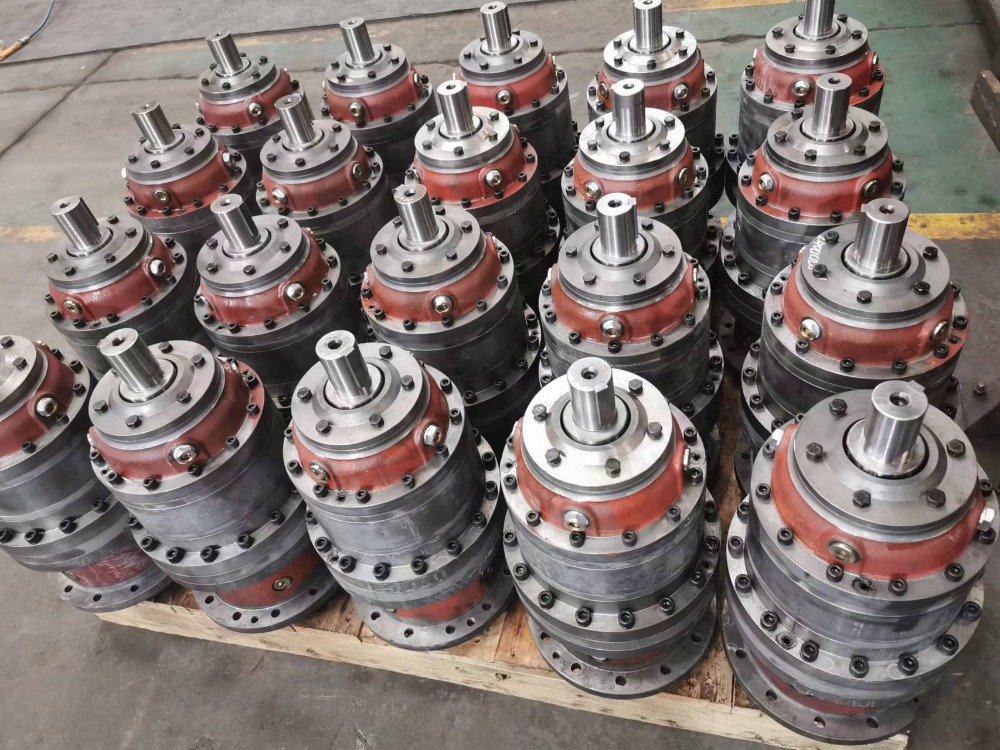

I produktsystemet för SGR, en av de ledande tillverkarna av planetväxelreducerande, är planetväxelreducerande också en av "stjärnprodukter". N Series Planetary Gear Reducer utvecklade och producerad av SGR använder 20Crmnti förgasade och släckta växelslipning, med flera tänder för att dela upp belastningen, stabila och pålitliga drift, hög mekanisk effektivitet och andra fördelar. Redan 2009 har N Series Planetary Gear Reducer vunnit "första priset för vetenskapliga och tekniska prestationer i växelindustrin" från China Gear Professional Association det året, och erkändes också som ett "Shanghai högteknologiska prestationsprojekt" och erhöll ett uppfinningspatent.

(1) Transmissionsprincipen för planetväxelreduceraren

Den grundläggande överföringsstrukturen för planetväxelreduceraren är uppdelad i fyra delar:

① Solväxel: Beläget i mitten av planetväxelsystemet, anslutet till motorutgångsaxeln.

② Planetväxel: roterar runt solväxeln, vanligtvis med flera planetväxlar för att säkerställa jämn belastningsfördelning.

③ Planetbärare: Stöder planetväxlarna, vanligtvis anslutna till utgångsaxeln.

④ Yttre ringväxel: planetväxlarna mesh med den yttre ringväxeln för att överföra kraft till utgångsaxeln.

Den drivande källan till planetväxelreduceraren startar solväxeln genom direktanslutning, och solväxeln driver planetväxlarna monterade på planetväxeln. Hela planetväxelsystemet roterar automatiskt längs den yttre ringväxeln, och planetbäraren ansluter utgångsaxeln för att uppnå ett retardation. Ett högre reduktionsförhållande kräver att flera uppsättningar av scenväxlar och planetväxlar ska multipliceras och ackumuleras.

(2) DECLACTERISTIK för planetväxelreducerande

a. Högt vridmoment, stark belastning: Jämfört med traditionell parallell växelöverföring har planetväxelreduceraren fördelarna med högt vridmoment och kompakt struktur. Traditionella växlar drivs genom extrudering av mycket få punktkontaktytor mellan två växlar, och alla laster är koncentrerade på mycket få växelkontaktytor, vilket lätt orsakar friktion och sprickor mellan växlarna. Planetary Gear Reducer har flera större områden och 360-graders enhetlig belastning på växelkontaktytor. Flera växelytor har jämnt momentana slagbelastningar ihop, vilket gör det mer kapabelt att motstå påverkan av högre vridmoment, och kroppen och bärande delar kommer inte att skadas eller brytas på grund av höga belastningar.

b. Kompakt struktur och liten storlek: Jämfört med traditionella växelreducerande har planetväxelreducerare fördelarna med kompakt struktur och liten storlek; Reduktionsförhållandet mellan traditionella växelreducerande måste genereras av antalet växlarnas flera värde, och det finns ett visst avstånd mellan de stora och små växlarna, så växellådan har ett stort utrymme att rymma! För att uppnå ett högt reduktionsförhållande är det nödvändigt att ansluta och kombinera mer än två reduktionsväxellådor, vilket resulterar i en mycket stor volym och vikt. Strukturen för planetväxelreduceraren kan upprepade gånger anslutas enligt det nödvändiga antalet sektioner, och flera sektioner kan kombineras separat. Planetary Gear Reducer har en kompakt struktur, liten storlek, lätt vikt och lätt utseende, och dess applikationsscenarier är mer olika.

c. Hög effektivitet och lågt brus: Jämfört med traditionella växelreducerande har planetära växelreducerare fördelarna med hög effektivitet och lågt brus; Den planetära växelkombinationen har en unik passform med flera punkts, och den yttre växelringens båge-höjningstruktur gör att den yttre växelringen gör och planetväxeln är nära kombinerad, och växlarna har en hög passform. Förutom att förbättra effektiviteten hos planetväxelreduceraren kan själva designen uppnå hög exponering. Dessutom, genom att meshera flera planetväxlar med den yttre växelringen samtidigt, minskar planetväxelns reduceraren belastningen på en enda växel och därmed minskar bruset.

(3) Mekaniska parametrar för SGR: s N Series Planetary Gear Reducer

De mekaniska parametrarna för N -serien Planetary Gear Reducers som utvecklats och produceras av SGR är följande:

· Ring Gear Specifikationer: 200 ~ 885mm

· Utgångsmomentområde: T2≤540000N.M

· Hastighetsförhållande: I ≥3

· Modulär design, serialiserade specifikationer och specialiserad produktion

· Ingångsänden har runda hål, splinehål, runda axlar, inre eller yttre splinepaxlar, ytterligare flänsar, bromsar etc., N -serie planetväxelreducerare är lämpliga för hydrauliska motorer eller elektromagnetiska motorer osv.;

· Utgångsänden har runda axlar, ihåliga axlar, ihåliga axlar med expansionsskivor, inre eller yttre splineprafter, ytterligare anslutande plattor, växlar, flänsar osv.;

· Det finns många matchande tillbehör, till exempel kyl- och smörjenheter, kontrollventiler etc., och användare kan välja matchande tillbehör efter deras behov.

Dessutom är produktpositioneringen av SGR: s N Series Planetary Gear Reducer: "Byte av importerade liknande reducerare" (den kan ersättas med liknande produkter av märken som Brevni, Dynamic, Rossi, Bonfilioli, etc.). Designkonceptet och produktionstekniken synkroniseras med vissa europeiska länder. På grund av lokaliserade tjänster har det erkänts av användare inom industrifält som byggmaskiner, leveransmaskiner, gruvmaskiner, textiltryck och färgningsmaskiner med bra kostnadsprestanda. (Författare: SGR, Angie Zhang)
