Precisionskontroll av kraftöverföring: Design- och applikationsstrategier för planetväxelreducerande

Grundläggoche begrepp och arbetsprinciper för Planetväxelreducerings

Planetariska växlar, även kända som planetväxellådor, är en typ av precisions- och högeffektiv transmissionsanordning. Deras primära funktion är att minska hastigheten och öka vridmomentet. De är namngivna efter sin unika "planetariska" överföringsstruktur, där kärnkomponenter roterar runt en central växel, ungefär som planeter som kretsar runt solen.

Kärnkomponenter och deras funktioner

En standard planetväxelreducerande består av fyra huvuddelar:

1. Solutrustning : Beläget i mitten av växelsystemet är det körväxeln. Den ansluter vanligtvis till motorn eller annan kraftkälla och fungerar som kraftingång.
2. Planetväxlar : Flera växlar fördelade jämnt runt solväxeln. De är monterade på planetbäraren och roterar på sina egna axlar medan de också kretsar kring solväxeln.
3. Planetföretag : Ramverket som håller och ansluter alla planetväxlar. Det är utgångsslutet på planetväxelreducering , leverera kraft genom att få planetväxlarna att kretsa.
4. Ringutrustning : En interntandig ringväxel som omsluter alla planetväxlar. Det är vanligtvis fixat och fungerar som den drivna växeln.

Arbetsprincip

Arbetsprocessen för en planetväxelreducerande kan sammanfattas enligt följande:

1. Ströminmatning : En motor eller annan kraftkälla driver solutrustning att rotera med hög hastighet.
2. Kraftöverföring : Den roterande solutrustning meshes med omgivningen planetväxlar , vilket får dem att rotera på sina egna axlar.
3. Rotation och revolution : Sedan ringutrustning är fast, planetväxlar skjuts av solutrustning , vilket får dem att kretsa kring solväxelns centrala axel medan de roterar på sina egna axlar. Denna revolution driver planetföretag .
4. Kraftutgång : planetföretag's rotationshastigheten är betydligt lägre än solutrustning's hastighet, men vridmomentet förstärks. Därför planetföretag Tjänar som utgångsänden och uppnår effekten av hastighetsminskning och vridmomentförstärkning.

Parameterjämförelse: Planetär kontra andra överföringstyper

För att lyfta fram sina fördelar är här en kort jämförelse av Planetväxelreducerings Med andra traditionella transmissionstyper, såsom parallellaxelväxlar och maskutrustning.

Planetväxelreducerings: Design, Applications, and Selection Guide

Planetariska växelreducerande har blivit en kärnkomponent i moderna precisionsdrivningssystem på grund av deras unika struktur och utmärkta prestanda. Att förstå deras design, applikationsfält och korrekta urvalsmetoder är avgörande för att säkerställa effektiv och stabil drift av utrustning.

Applikationsstrategier för planetväxelreducerande

Tack vare deras höga precision, hög vridmomentdensitet och kompakt storlek, Planetväxelreducerings Spela en kritisk roll i olika branscher. Deras huvudsakliga applikationsområden inkluderar:

• Precision : I automatiseringsutrustning, CNC -maskinverktyg, robotfogar, medicinska apparater och tryckmaskiner, planetväxelreducerings används för att uppnå exakt hastighet och positionskontroll. Deras låga bakslag och hög styvhet är nyckeln till att säkerställa exakta rörelsesbanor och repeterbar positioneringsnoggrannhet.
• Tunga applikationer : I utrustning som måste motstå enormt vridmoment, till exempel i metallurgi, gruvdrift, byggmaskiner (t.ex. kranar, grävmaskiner) och vindkraftverk, planetväxelreducerings kan pålitligt överföra enorm kraft samtidigt som storleken minskar och förbättrar den totala utrustningseffektiviteten.
• Applikationer med specialmiljöer : Några specialdesignade planetväxelreducerings kan anpassa sig till extrema miljöer. Till exempel kan modeller med speciella tätningar och smörjmedel arbeta stabilt under hårda förhållanden som höga temperaturer, låga temperaturer, vakuum eller renrum, vilket säkerställer kontinuiteten i produktionslinjerna.

Urvalsguide för Planetväxelreducerings

Välja rätt planetväxelreducering är nyckeln till att säkerställa dess prestanda och livslängd. Här är de viktigaste parametrarna och stegen att överväga under urvalet:

1. Performance Parameter överväganden
   • Förhållande : Bestäms av de nödvändiga utgångs- och ingångshastigheterna. Det uttrycks vanligtvis som ett heltal (t.ex. 3: 1, 5: 1, 10: 1).
   • Nominell vridmoment : maximum output torque that the planetväxelreducering Kan hantera kontinuerligt och säkert under nominella förhållanden. Det obligatoriska driftsmomentet bör vara mindre än eller lika med detta värde.
   • Glapp : angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Nominell utgångshastighet : output speed at which the reducer can operate stably for extended periods under rated torque.
   • Effektivitet : ratio of output power to input power, representing energy loss. The efficiency of a single-stage planetväxelreducering är vanligtvis mycket hög (> 97%).
2. Monteringsmetod och gränssnitt
   • Fläns och ingångsaxel : Måste perfekt matcha motorns monteringsfläns och axeldiameter. Vanliga gränssnittstyper inkluderar cylindriska, spline eller nyckelaxlar.
   • Utgångsgränssnitt : Välj lämplig utgångsformulär baserat på lastkraven, till exempel en fast utgångsaxel, en ihålig axel med en nyckelväg eller en flänsmonterad utgång.
3. Miljöfaktorer
   • Driftstemperatur : Bekräfta att reduceraren kan fungera stabilt inom det förväntade omgivningstemperaturområdet, och vid behov väljer du hög- eller lågtemperatursmörjmedel.
   • Ingress Protection (IP) : Välj a planetväxelreducering med lämplig IP -klassificering baserat på arbetsmiljöns damm och fuktförhållanden för att skydda interna komponenter från skador.

Jämförelse av nyckelplanetariska reducerande parametrar

För att hjälpa till att förstå hur olika specifikationer av Planetväxelreducerings Möt olika behov, här är en jämförelse av viktiga parametrar:

Prestationsoptimering och branschutsikter

Den framtida utvecklingen av planetväxelreducerande teknik är nära knuten till efterfrågan på hög prestanda, intelligens och hållbarhet. Shanghai Sgr Heavy Industry Machinery Co., Ltd.s utvecklingsväg bekräftar dessa trender, särskilt i kompakthet, modularitet, låg vibration, lågt brus och high-end R&D .

Strategier för att optimera planetväxelreducerande prestanda

För att uppfylla kraven på högre precision i industriella tillämpningar, prestandaoptimering av Planetväxelreducerings Fokuserar på följande aspekter:

1. Modulär och standardiserad design :
   • Strategi : Genom att utforma kärnkomponenterna i planetväxelreducering (såsom växeluppsättningen, bostäder) På ett modulärt sätt kan produkter med olika växelförhållanden, moment och monteringsmetoder snabbt monteras. Detta förkortar anpassningstiden avsevärt och minskar produktionskostnaderna. Shanghai SGR Heavy Industry Machinery Co., Ltd. följer denna branschtrend och integrerar detta koncept i sin produktlinje för att förbättra produktionseffektiviteten och marknadens lyhördhet.
   • Parameterjämförelse : Modular Design erbjuder betydande fördelar i leveranstid and kosta Jämfört med full anpassning.

     	Modulprodukter	Anpassade produkter
     	Kort leveranstid, lägre kostnad .	Längre leveranstid, högre kostnad .

2. Buller och vibrationsminskningsteknik :
   • Strategi : Att minska bruset och vibrationen i planetväxelreducering är nyckeln till att förbättra dess prestanda och användarupplevelse. Detta uppnås främst genom att optimera växeltandprofilen, använda högprecisionslipningsprocesser (såsom Shanghai SGR: s fyra-axliga kopplingskomplex profilmalningsmaskin) och välja högpresterande bostadsmaterial och dämpningsstrukturer. Exakt montering och balansering minskar också effektivt vibrationskällor.
   • Teknikjämförelse :

     	Standard Spur -växlar	Spiralväxlar	Precisionsmarkväxlar
     	Buller och vibrationer större , lämplig för applikationer med låga brusbehov.	Buller och vibrationer mindre , högre belastningskapacitet, lämplig för applikationer med hög vridmoment och högprecision.	Extremt lågt brus och vibrationer , högsta noggrannhet, som representerar en kärnteknologi för avancerade tillverkare som Shanghai Sgr.

Framtida trender i Planetary Gear Reducer Teknologi

Baserat på utvecklingen av Shanghai Sgr Heavy Industry Machinery Co., Ltd., De viktigaste framtida trenderna i branschen inkluderar:

1. Intelligens och digitalisering :
   • Trend : Framtid planetväxelreducerings kommer att vara mer än bara enkla mekaniska komponenter. Genom att integrera sensorer kan de övervaka sin egen temperatur, vibration och smörjstatus i realtid och ladda upp data till molnet för analys. Detta kommer att möjliggöra förutsägbart underhåll , att tillhandahålla tidiga varningar innan fel inträffar och därmed förhindra kostsam driftstopp.
   • Relevans för Shanghai Sgr : company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Lättvikt och hög integration :
   • Trend : Eftersom robotik- och automatiseringsutrustning kräver mindre storlek och lägre vikt, planetväxelreducerings utvecklas för att bli mer kompakt och lättare. Nya material, tillverkningsprocesser (såsom integrerad gjutningsteknik) och optimerade strukturella konstruktioner gör det möjligt för reducerare att uppnå mindre storlekar och lättare vikter samtidigt som hög belastningskapacitet bibehålls.
3. High-Precision Manufacturing and R&D :
   • Trend : Hög precision är kärnan i en planetväxelreducering's konkurrenskraft. Att ha avancerad utrustning som den inhemska innoverade toroidala masken och HOB -mätinstrumentet och ett FoU -team som består av doktorander och äldre ingenjörer är nyckeln till att förbättra produktnoggrannheten och bygga en teknisk vallgrav. Framgången för Shanghai SGR Heavy Industry Machinery Co., Ltd. är ett bevis på dess långsiktiga investering i avancerad utrustning och talang.

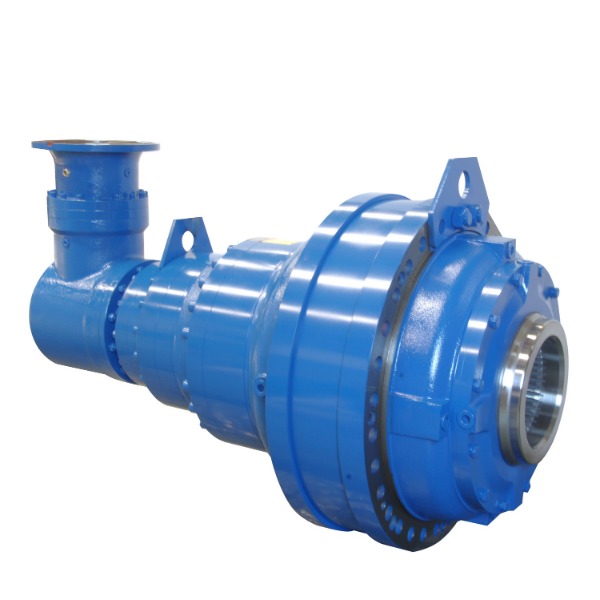

Fläns ingång Rätt vinkel Big Output Moment Planetary Gearbox med motor $
