Planetary Gear Reducers: Design, Applications and Selection Guide

Hur gör a Planetväxelreducering Arbete?

Planetariska växlar, även kända som epicykliska växelsystem, består av tre huvudkomponenter: solväxeln, planetväxlarna och ringväxeln. Solväxeln sitter i mitten medan flera planetväxlar roterar runt den, allt inneslutet i ringväxeln. Detta kompakta arrangemang ger flera fördelar jämfört med traditionella växelsystem.

• Solutrustningen fungerar som ingången, vanligtvis ansluten till motoraxeln
• Planet Gears mesh samtidigt med både sol- och ringväxlar
• Bäraren som håller planetväxlarna fungerar som utgången
• Ringväxel kan fixas, tjäna som inmatning eller utgång beroende på konfiguration

Jämfört med parallella axlares reducerare, Planetary Gear Reducers Erbjud högre vridmomentdensitet, bättre belastningsfördelning och mer kompakta dimensioner. Lasten delas mellan flera planetväxlar, vilket möjliggör större vridmomentkapacitet i ett mindre paket.

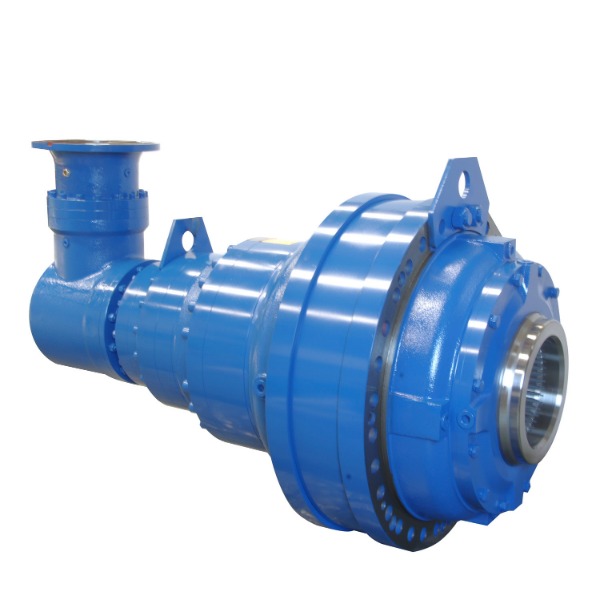

Fläns ingång Rätt vinkel Big Output Torque Planetary Gearbox med motor

Fördelar med planetväxelsystem

Den unika arkitekturen för Planetary Gear Systems ger flera prestandafördelar:

• Hög vridmomentdensitet: Flera planetväxlar delar lasten, vilket möjliggör mer vridmoment i mindre utrymme
• Kompakt design: Koncentrisk arrangemang resulterar i mindre fotavtryck
• Hög effektivitet: Vanligtvis 95-98% per steg på grund av kraftdelning
• Utmärkt styvhet: Flera kontaktpunkter ger styvhet
• Låg vibration: Balanserade krafter minskar vibrationer och buller

Välja rätten Planetär växellåda för din ansökan

Att välja rätt växelförhållande är avgörande för optimal prestanda. Förhållandet bestämmer förhållandet mellan ingångshastighet och utgångsmoment. Vanliga förhållanden sträcker sig från 3: 1 till 100: 1 för enstegsdesign, med flerstegsenheter som erbjuder förhållanden upp till 10 000: 1.

Faktorer som påverkar val av förhållande

Flera överväganden påverkar idealet planetär växellåda För en ansökan:

• Obligatorisk utgångshastighet och vridmoment
• Tillgänglig ingångseffekt och hastighet
• Dynamiska svarskrav
• Effektivitetsmål
• Fysiska rymdbegränsningar

Jämförelsetabell

Underhållstips för Planetväxelreducerings i industriella tillämpningar

Korrekt underhåll förlänger avsevärt livslängden för Planetary Gear Reducers in industrial applications . Dessa system fungerar ofta under krävande förhållanden, vilket gör regelbunden vård avgörande.

Rutinmässiga underhållsförfaranden

Ett omfattande underhållsprogram bör inkludera:

• Regelbundna smörjkontroller och förändringar
• Vibrationsövervakning
• Termisk inspektioner
• Bultmomentverifiering
• Förseglingskontroller

Vanliga misslyckanden och förebyggande

Att förstå typiska felmekanismer hjälper till att förhindra stillestånd:

Jämförande Planetary Gear Reducer vs Harmonic Drive Teknik

När man väljer precisionssystem jämför ingenjörer ofta Planetary Gear Reducer vs Harmonic Drive lösningar. Varje teknik har distinkta egenskaper som passar olika applikationer.

Prestation jämförelse

Viktiga skillnader mellan de två teknologierna:

• Glapp: Harmoniska enheter erbjuder nästan noll bakslag medan planetsystem vanligtvis har 1-10 båge-min
• Styvhet: Planetväxlar ger högre vridstyvhet
• Effektivitet: Planetsystem är i allmänhet effektivare (95-98% mot 80-90%)
• Storlek: Harmoniska enheter kan vara mer kompakta för motsvarande förhållanden

Applikationslämplighet

Förståelse Bakställ i planetariska växelsystem

Bakställ i planetariska växelsystem hänvisar till den lilla rörelsen mellan meshing -växelständer när riktningen ändras. Även om vissa motreaktioner är oundvikliga, kan överdrivna mängder orsaka positioneringsfel och vibrationer.

Orsaker till motreaktion

Flera faktorer bidrar till systemets motreaktion:

• Tillverkningstoleranser
• Redskap
• Bärande avstånd
• Monteringsvariationer
• Slitage över tiden

Minimera motreaktion i precisionsapplikationer

Tekniker för att minska motreaktionen inkluderar:

Väljer Planetar i hög precision för robotik

Robotapplikationer efterfrågan planetar i hög precision som kombinerar noggrannhet, styvhet och kompakta dimensioner. Dessa system måste ofta hantera dynamiska belastningar samtidigt som man bibehåller positionering repeterbarhet.

Nyckelvalskriterier för robotik

Viktiga överväganden När du specificerar växellådor för robotapplikationer:

• Vridningsstyvhet
• Bakslagsspecifikationer
• Effektivitet vid driftshastigheter
• Vikt och tröghet
• Miljöförsegling

Prestandakrav efter robottyp
