Kraftiga industrimaskiner kräver ett transmissionssystem som kan leverera högt moment på ett tillförlitligt sätt samtidigt som det förblir kompakt, effektivt och lätt att integrera i den övergripande maskindesignen. Bland de olika typerna av industriella växelreducerare som finns tillgängliga, ger den koaxialbasmonterade planetväxellådan en effektiv lösning för många krävande applikationer.
Denna typ av planetväxellåda kombinerar två viktiga strukturella egenskaper: ingången och utgången är anordnad koaxiellt, medan växellådan är säkert stödd genom en basmonterad konfiguration. I kombination med planetväxelns lastdelningsegenskaper ger denna design och kompakt transmissionslösning för industrimaskiner som kräver högt vridmoment och stabil kraftöverföring.

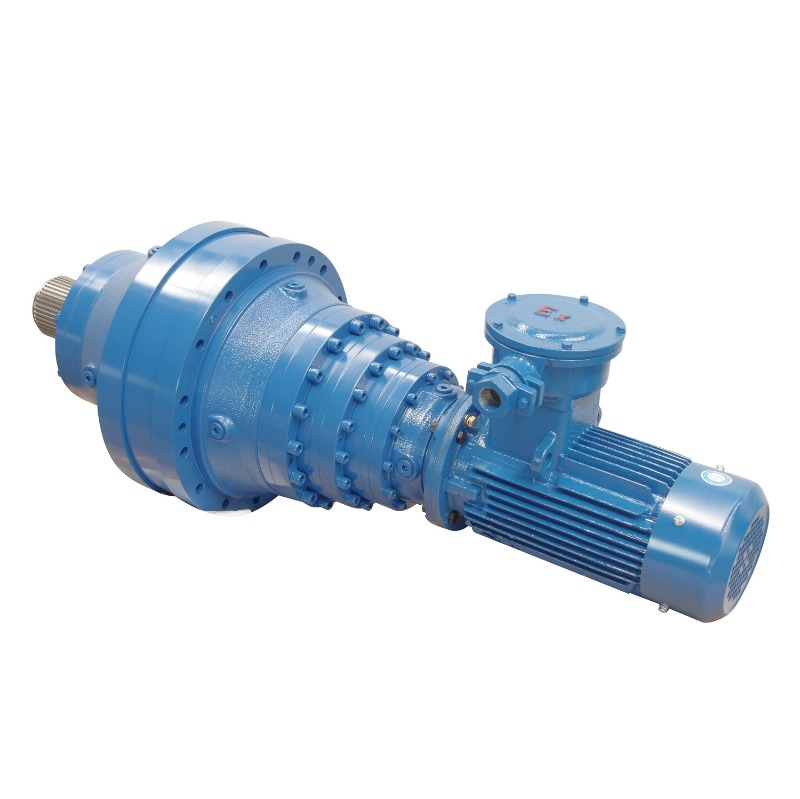

SGR:s N-serie inkluderar högt vridmoment koaxial planetväxellåda konfigurationer för krävande industriella tillämpningar. Produktfamiljen använder en modulär design och stöder olika ingångs-, utgångs-, monterings- och flerstegskonfigurationer. SGR specificerar ett utgående vridmomentområde på upp till T2 ≤ 750 000 N·m och ett utväxlingsförhållande på i ≥ 3 för den refererade produktserien.
Så, exakt vad är en koaxial basmonterad planetväxellåda, vilka fördelar erbjuder den och hur ska ingenjörer välja en för tung utrustning?
Den här artikeln förklarar grunderna.
En koaxial planetväxellåda är en planetväxelreducerare där ingången och utgången är anordnad längs samma centrala axel.
Internt består av en typisk planetväxel av ett solhjul, flera planetväxlar, en planetbärare och ett ringhjul. Planetdreven roterar runt solhjulet samtidigt som de kopplas in i ringhjulet.
En av de stora fördelarna med detta arrangemang är lastdelning.
Istället för att överföra hela lasten genom ett enda kugghjulspar kan flera planetväxlar delta i överföringen av vridmoment. Detta hjälper planetsystemet att uppnå hög vridmomentdensitet i en relativt kompakt struktur.
Termen basmonterad avser hur växellådan är installerad.
Istället för att enbart förlita sig på en utgående fläns eller axelmonterat arrangemang, stöds växellådan av en monteringsbas som kan fästas på maskinens struktur eller fundament.
Kombinationen av en koaxial transmissionslayout med en basmonterad struktur gör denna typ av växellåda särskilt användbar för industrimaskiner där högt vridmoment, stabil installation, kompakta dimensioner och flexibel utrustningsintegration krävs.
SGR:s planetväxelportfölj omfattar koaxiala konfigurationer med fot/bas, fläns och axelrelaterade monteringslösningar, vilket gör att olika arrangemang kan väljas enligt maskindesignen.
Den grundläggande arbetsprincipen liknar den för andra planetväxelådor.
Kraft kommer in i planetväxelsystemet genom ingångssidan och överförs genom solhjulet, planetväxlarna, ringhjulet och hållaren enligt den specifika växellådans konfiguration.
Nyckelfunktionen är att flera planetväxlar kan dela på den överförda lasten.
Denna kraftdelningsprincip är särskilt värdefull i tunga maskiner eftersom det erforderliga vridmomentet inte behöver överföras genom endast ett växelnät.
Som ett resultat kan planetväxellådor ge hög vridmomentkapacitet i förhållande till sina fysiska dimensioner.
I ett koaxialarrangemang förblir ingången och utgången på samma axel, vilket ger en strömlinjeformad kraftöverföringsbana som kan förenkla integrationen i många maskinlayouter.
När ett högre reduktionsförhållande krävs kan ytterligare planetsteg kopplas i serie. SGR:s refererade koaxialplanetväxellåda är baserad på en mycket modulär arkitektur och stöder flerstegskombinationer för olika reduktionskrav.
Varför är koaxialbasmonterade planetväxellådor lämpliga för tunga maskiner?
Det finns fyra stora fördelar.
Den första fördelen är förmågan att överföra högt vridmoment.
Flera planetväxlar deltar i kraftöverföring och lastdelning. Detta hjälper till att fördela belastningen genom planetväxelsystemet snarare än att koncentrera sig på ett enda växelpar.
För tunga industrimaskiner är detta särskilt viktigt när transmissionen måste klara: högt arbetsmoment, startbelastningar, variabla belastningar, upprepade belastningsändringar, stötbelastningar och långa arbetscykler.
SGR:s N-serie koaxialväxellåda inkluderar konfigurationer med högt vridmoment, med den kinesiska produktsidan som hänvisas till som anger utgående vridmoment på upp till T2 ≤ 750 000 N·m. Den faktiska växellådans storlek och tillåtet vridmoment måste väljas efter de specifika driftförhållandena och tillämpningen.
Detta gör den koaxiala planetariska arkitekturen relevant för stora industrimaskiner där högt vridmoment måste överföras inom begränsat installationsutrymme.
En annan viktig fördel är den kompakta arkitekturen.
Eftersom planetväxelsystemet fördelar vridmoment genom flera planetväxlar anordnade runt ett centralt solhjul, kan de uppnå hög vridmomentdensitet utan att kräva en alltför stor växellåda.
För utrustningsdesigners kan detta vara särskilt värdefullt när både överföringskapacitet och installationsutrymme är viktigt.
Det koaxiala arrangemanget förenklar överföringslayouten ytterligare eftersom ingången och utgången är placerad längs samma axel.
SGR:s produktdokumentation identifierar också hög transmissionseffektivitet, smidig drift och lågt ljud som egenskaper hos dess koaxiala planetväxellåda.
Dessa egenskaper kommer dock inte enbart från planetstrukturen. Växelmaterial, värmebehandling, växelnoggranhet, val av lager, smörjning, montering och tillverkningskvalitet bidrar till att faktiskt driva en industriell växellåda.
En av de starkaste egenskaperna hos moderna industriella planetväxellådor är modularitet.
En mycket modulär växellådsplattform tillåter tillverkare att skapa olika transmissionslösningar med hjälp av standardiserade komponenter och olika kombinationer.
För den koaxiala planetväxelserien SGR kan flera planetsteg kombineras för att möta olika reduktionskrav, med de refererade produktfamiljens täckningsförhållanden på i ≥ 3.
Olika ingångsalternativ finns också tillgängliga, inklusive: N standard axelingång, MN flänsingång och anpassade ingångskonfigurationer.
Utgångssidan kan konfigureras med: cylindrisk axel, splinesaxel, ihålig axel med låsanordning, flänsanslutning och skräddarsydda konfigurationer.
SGR erbjuder också olika monteringsarrangemang, inklusive basmontering, flänsmontering och vridmomentarmsrelaterade konfigurationer.
Denna flexibilitet är särskilt viktig för OEM-utrustningstillverkare.
Istället för att designa hela maskinen kring en snabb växellådskonfiguration kan ingenjörer välja ett växellådsarrangemang som bättre matchar motorn, den drivna utrustningen, installationsutrymmet och det befintliga mekaniska gränssnittet.
För stora industriella växellådor bör montering aldrig behandlas som en sekundär faktor.
Växellådan måste vara ordentligt integrerad med maskinkonstruktionen så att laster kan överföras till förlitligt utan att införa onödig felinriktning eller påfrestning.
En basmonterad planetväxellåda ger en praktisk monteringslösning för många fasta industriella drivsystem eftersom växellådans hölje säkert kan stödjas på utrustningens ram eller fundament.
Beroende på applikationen kan andra konfigurationer som flänsmontering eller momentarmsmontering vara lämpliga.
Den korrekta lösningen beror på faktorer inklusive: utrustningslayout, utgångsanslutning, radiella och axiella belastningar, reaktionsvridmoment, fundamentdesign, axeluppriktning och underhållstillgänglighet.
Detta är anledningen till att monteringskonfigurationen bör övervägas vid val av växellåda snarare än efter att en växellådasmodell redan har valts.
Tack vare deras höga vridmomentkapacitet, kompakta struktur, modularitet och flexibla konfigurationer, koaxial planetväxellådaes kan användas i ett brett utbud av tunga industrimaskiner.
Gruvmaskiner arbetar ofta under tunga belastningar, vibrationer, damm och krävande arbetscykler.
Planetväxellådor kan användas i gruvtransmissionssystem där högt vridmoment och pålitlig kontinuerlig drift krävs.
För gruvtillämpningar bör val av växellåda inte bara beakta nominellt vridmoment utan även toppbelastningar, stötbelastningar, drifttid, miljöförhållanden och underhållskrav.
Metallurgiska maskiner kräver ofta låghastighetstransmission med högt vridmoment under krävande industriella förhållanden.
En koaxial basmonterad planetväxellåda kan ge en kompakt drivlösning för lämpliga metallurgiska maskiner, särskilt där stabil installation och kontinuerlig kraftöverföring är viktig.
Stora industritransportörer kan kräva avsevärt start- och driftmoment, speciellt vid transport av tunga bulkmaterial.
En planetväxellåda kan minska motorhastigheten samtidigt som det ökar utgående vridmoment, vilket ger de mekaniska egenskaper som krävs av många transportörs drivsystem.
Den basmonterade konfigurationen kan också förenkla integrationen i fasta transportördrivstationer.
Lyft- och vinschsystem kräver pålitlig vridmomentöverföring och lämpliga reduktionsförhållanden.
Planetvälådor övervägs kompakta generella drivsystem med högt vridmoment är viktiga där.
För lyftapplikationer måste dock valet av växellåda baseras på de fullständiga systemkraven, inklusive belastningsförhållanden, bromsning, säkerhetskrav, arbetscykel och tillämpliga standarder.
Tunganläggningsutrustning kräver robusta transmissionskomponenter som kan hantera varierande belastningar och krävande arbetsmiljöer.
Beroende på maskinarkitekturen kan planetväxelådor användas för olika rörelse-, rotations- eller hjälpdrivmekanismer.
Utrymmet kan vara en viktig designbegränsning i marinmaskineri.
Den höga vridmomentdensiteten och den konfigurerbara strukturen hos en koaxial planetväxellåda kan göra den lämplig för utvalda marina hjälpdrivningsapplikationer där kompakthet och hög vridmomentöverföring krävs.
SGR:s refererade N-serie-produkt har använts inom industrisektorer inklusive anläggningsmaskiner, marina hjälpmaskiner, gruvmaskiner och textil- och tryck-/färgningsmaskiner.
En viktig fråga när du väljer en planetväxellåda är om maskinen behöver en koaxial eller rätvinklig transmissionslayout.
A koaxial planetväxellåda placerar ingången och utgången längs samma axel.
Det är därför särskilt lämpligt när motorn och den drivna utrustningen kan anordnas i en rak transmissionsledning.
En vinkelrät planetväxellåda ändrar kraftöverföringens riktning, vilket kan vara användbart när maskinlayouten inte tillåter att motorn och utgående utrustning installeras längs samma axel.
Ingen av designen är allmänt sett bättre.
Rätt val beror främst på: tillgänglig installationsutrymme, motorposition, driven utrustningsposition, erforderligt vridmoment, reduktionsförhållande, in- och utgångsgränssnitt och underhållsutrymme.
SGR:s sortiment av planetväxellåda inkluderar både koaxiala och rätvinkliga konfigurationer för olika krav på axellayout.
SGR utvecklar industri planetväxellåda för krävande transmissionslösningar.
Dess N-serie använder en modulär och serialiserad designfilosofi, vilket gör att olika steg, ingångskonfigurationer, utgångsarrangemang och monteringsmetoder kan kombineras enligt applikationskrav. SGR:s aktuella produktinformation listar koaxiala och rätvinkliga planetkonfigurationer och flera monteringslösningar.
För tillverkning av kugghjul använder SGR 20CrMnTi legerat stål, med kugghjul uppkolade och kylda före precisionsslipning. Denna tillverkningsmetod är avsedd att ge den hårdhet, slitstyrka och växelnoggrannhet som krävs för krävande industriella transmissionstillämpningar.
SGR stöder också anpassade planetväxellåda för OEM-utrustningstillverkare, särskilt där standardkatalogkonfigurationer inte helt kan uppfylla kraven på vridmoment, utväxling, ingångs-/utgångsgränssnitt, monteringsmått eller driftförhållanden.
N-serien är positionerad för industriella tillämpningar inklusive gruvdrift, anläggningsmaskiner, marina hjälpmaskiner, lyft, materialhantering och annan tung utrustning.
För kunder som utvärderar alternativ till importerade industriella planetväxellådor, positionerar SGR även denna serie som ett lokaliserat alternativ för jämförbara applikationer. Den ursprungliga produktdokumentationen anger att serien utvecklas med ersättning av jämförbara importerade reducerar i åtanke. Alla ersättningsprojekt bör ändå verifieras tekniskt enligt vridmoment, förhållande, dimensioner, axelgränssnitt, belastningar, arbetscykel och faktiska driftförhållanden för att anta utbytbarhet från enbart modellstorlek. (Författare, SGR, Angie Zhang)
