Vilka är skillnaderna mellan enstaka och flerstegs planetära växellådor?

I världen av industriell kraftöverföring har planetära växellådor blivit ryggraden i högpresterande maskiner. När utrustningens krav utvecklas-att kräva högre vridmoment, större effektivitet och mer kompakta konstruktioner-har OEMS och systemintegratorer inför ett kritiskt beslut: om de väljer en ensteg eller Planetär växellåda med flera steg ? Att förstå skillnaderna mellan dessa två konfigurationer är avgörande för att optimera maskinens prestanda, tillförlitlighet och totala ägandekostnader.

Hos SGR, en ledande planetväxellåda-tillverkare baserad i Shanghai, är vi specialiserade på både enstegs och flerstegs planetära växellådor, samt dubbelhöjande maskväxellådor. Med över 15 års teknisk expertis, en 15 000 tillverkningsanläggning och ett team av Ph.D. Forskare och äldre ingenjörer, vi utformar överföringslösningar som uppfyller de stränga kraven på icke-utdragsborrning, gruvdrift, kraftproduktion, textilmaskiner och mer.

Låt oss utforska de viktigaste skillnaderna mellan enstaka och flerstegs planetära växellådor-och varför SGR: s flerstegsplanetära växellådor sticker ut på marknaden.

(1) Enstegs planetväxellåda: enkelhet, effektivitet och kompakthet

En planetväxellåda med en steg består av en solväxel, flera planetväxlar, en ringväxel och en bärare. Kraft överförs genom ett enda reduktionssteg, vilket gör den till den mest enkla och effektiva konfigurationen i planetfamiljen.

Nyckelfunktioner i Singe-scenen Planetary Gearbox:

Hastighetsförhållandet: Vanligtvis 3: 1 till 10: 1

Överföringseffektivitet: ≥97% per steg - bland det högsta i mekaniska enheter

Kompakt design: Minimal axiell längd och lätt, idealisk för rymdbegränsade applikationer

Lågt bakslag: Precision-markväxlar uppnår ≤3 arcmin bakslag, lämplig för servo- och rörelsekontrollsystem

Hög effektdensitet: Effektivt kraftflöde med minimal värmeproduktion

Tillämpningar av planetväxellådan med enstegs:

• Elektriska riggar med horisontell riktning (HDD)
• Små till medelstora generatorer
• Transportsystem med måttliga vridmomentkrav
• Robotik och automatiserade monteringslinjer

Planetariska växellådan med enstegs utmärker sig i scenarier där effektivitet, svarshastighet och kompakthet prioriteras. Det är det föredragna valet för höghastighetsinmatningskällor (t.ex. 1500–3000 rpm-motorer) som kräver måttlig hastighetsminskning och smidig drift.

Men när applikationer kräver högre reduktionsförhållanden eller större utgångsmoment, når ett enda steg sina fysiska gränser. Det är här den flerstegs planetära växellådan blir den överlägsna lösningen.

(2) Flerstegsplanetär växellåda: Kraft, vridmoment och mångsidighet

En planetär växellåda med flera steg (vanligtvis två eller tre steg) ansluter flera planetar i serie inom ett enda hus. Utgången från det första steget blir ingången till nästa och multiplicerar reduktionsförhållandet och vridmomentutgången.

Nyckelfunktioner:

• Hastighetsförhållandet intervall: 20: 1 till 100: 1 (t.ex. 5: 1 × 4: 1 = 20: 1)
• Utgångsmoment: Betydligt högre än enstegs-upp till 5 × större för samma ramstorlek
• Effektivitet: Lite lägre på grund av ytterligare växlar, men fortfarande högt på 94% –96% för två steg
• Strukturell styvhet: Förbättrad belastningsfördelning över flera steg förbättrar hållbarhet under chockbelastningar
• Anpassningsflexibilitet: Kan kombinera olika växelförhållanden och material för att möta specifika lastprofiler

Tillämpningar av planeten med flera steg:

• Tungborrningsrigg som inte är excavation som kräver 100 000 Nm vridmoment
• Gruvtransportörer och krossar som arbetar under kontinuerlig belastning
• Vindturbindarch och gäspor kör
• Stora industriblandare och extruderare

Medan växellådor med flera steg är något längre och tyngre, gör deras förmåga att leverera högt vridmoment på ett kontrollerat, effektivt sätt dem nödvändiga i krävande industriella miljöer. De eliminerar behovet av externa hastighetsreducerare eller ineffektiva maskväxelkombinationer, effektiviserar systemdesign och förbättrar tillförlitligheten.

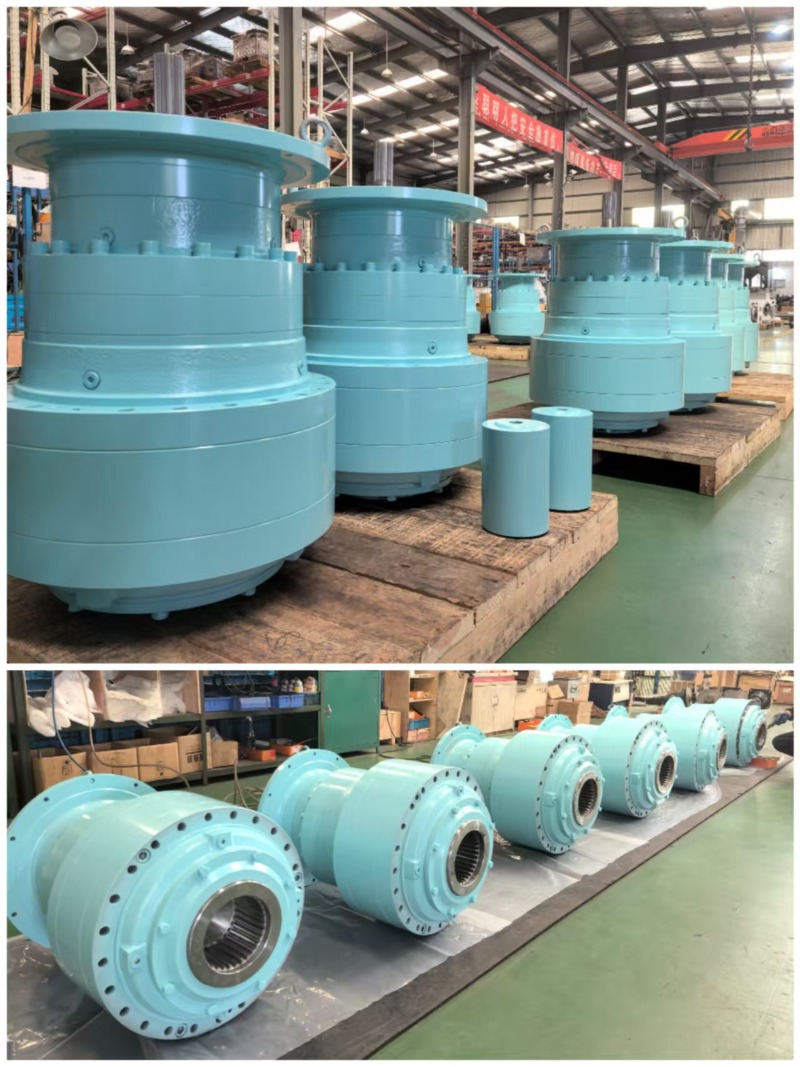

(3) SGR Multi-Stage Planetary Gearbox: Engineered for Extreme Performance

På SGR tillverkar vi inte bara planetar i flera steg-vi konstruerar dem för verkliga industriella utmaningar. Våra planetära växellådor i flera steg är utformade för att överträffa standarderbjudanden med momentkapacitet, effektivitet och livslängd.

Kärnfördelar med SGR: s planetariska växellådor med flera steg:

• PROPRIETARY GEAR Optimization: Vårt interna toroidala maskparoptimeringssystem och avancerad ändlig elementanalys säkerställer optimal tandkontakt, belastningsfördelning och brusreducering-även under full belastning.
• Tillverkning med hög precision: Kugghjulen är precisionskurna från 20crmnti legeringsstål, förgasade, släckta. Detta säkerställer långsiktig hållbarhet och minimal slitage.
• Integrerad testning och validering: Varje SGR-växellåda genomgår testning av full effekt på våra interna testbänkar och simulerar verkliga driftsförhållanden för temperatur, vibrationer och effektivitet.
• Anpassade lösningar: Vi erbjuder skräddarsydda hastighetsförhållanden, monteringskonfigurationer, smörjsystem och övervakningsgränssnitt.

Huvudsakliga tillämpningar av SGR: s planetariska växellådor med flera steg:

• Icke-excavationsborrning: SGR: s planetariska växellådor med flera steg krafter elektriska och dieseldrivna HDD-riggar, vilket levererar det höga vridmomentet och låg hastighetskontroll som behövs för bergpenetrering och rörreaming.
• Gruvdrift och stenbrott: Används i tunga transportörer och krossar tål våra växellådor kontinuerlig drift och ofta lastchocker.
• Kraftproduktion: Integrerad i småskaliga generatorer och hjälpmedel, vilket säkerställer stabila, lågt underhållsprestanda.

SGR är ett högteknologiskt företag och listat i stadens "specialiserade, sofistikerade, unika och innovativa" (Zhuan Jing Te Xin) -program. Vår N-Series Planetary Gearbox vann China Gear Association: s "Science and Technology Achievement First Prize" (2009) och erkändes som ett Shanghai högteknologiska transformationsprojekt. Vi har flera patent för uppfinnings- och verktygsmodell, vilket återspeglar vårt engagemang för innovation.

Slutsats: Att välja rätt planetväxellåda för din applikation

Valet mellan planetära växellådor i enstaka och flerstegs beror på maskinens hastighet, vridmoment, effektivitet och rymdkrav.

• Välj enstaka steg för hög effektivitet, kompakthet och måttliga minskningsbehov.
• Välj flera steg för högt vridmoment, stor hastighetsminskning och kraftig drift.

Som ett ledande China Planetary Gearbox Company erbjuder SGR båda konfigurationerna med kompromisslös kvalitet. Våra planetariska växellådor i flera steg representerar i synnerhet toppen av kraftöverföringsteknik-levererar robust prestanda, förlängd livslängd och överlägsen avkastning på investeringar.

För OEM -tillverkare och industriella tillverkare som söker en pålitlig, innovativ och tekniskt avancerad växellådepartner är SGR det smarta valet. Kontakta oss idag för att diskutera din applikation och upptäcka hur våra planetariska växellådor kan höja utrustningens prestanda. (Författare, SGR, Angie Zhang)
