Hemligheterna med växellådstillverkning

Som produktchef på SGR, ett känt kinesiskt växellådsföretag med över 15 års expertis inom växellådssystem – jag har sett hur noggrann ingenjörskonst förvandlar råstål till affärskritiska kraftlösningar.

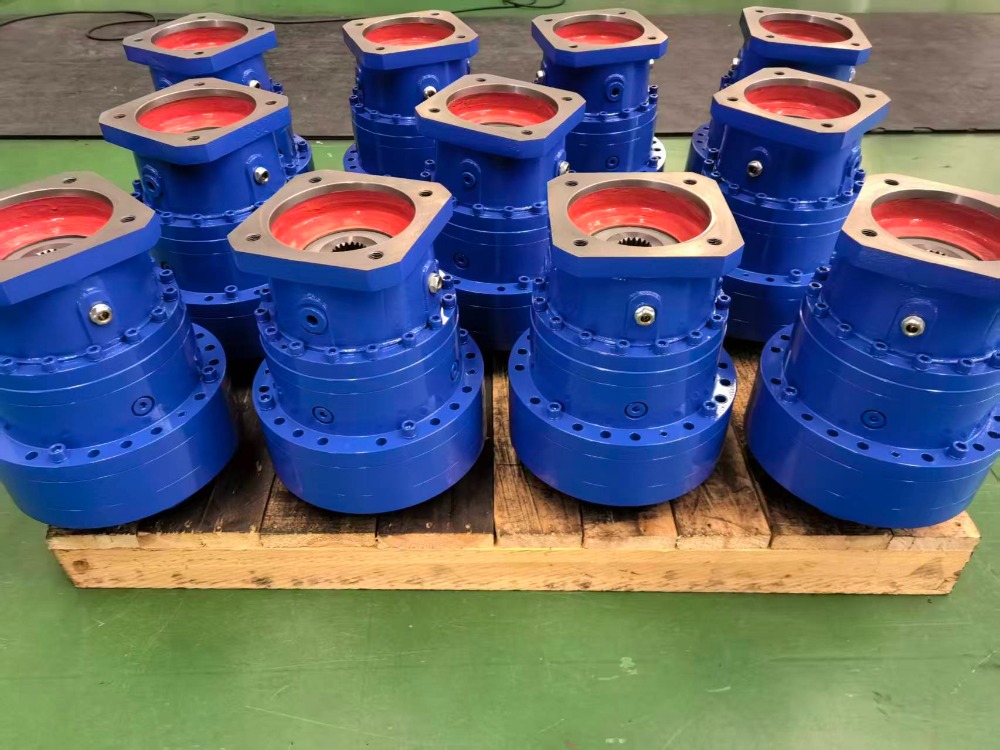

Våra planetväxellådor i N-serien, som består av hundratals modeller, är betrodda inom krävande sektorer, inklusive ingenjörsmaskiner, gruvdrift, marina hjälpsystem, metallurgi, gummibearbetning och textiltryck.

Men det som verkligen skiljer SGR åt är inte bara skalan – det är den rigoritet som är inbäddad i varje steg av tillverkningen. Från materialval till slutlig validering är växellådsproduktion en symfoni av metallurgi, precisionsbearbetning och kvalitetskontroll. Här avslöjar vi kärnhemligheterna bakom SGR:s pålitliga, högpresterande planetreducerare.

Val av råmaterial: grunden för hållbarhet

Resan börjar långt innan bearbetning – med rätt stål. För kritiska komponenter som solhjulet, planethållaren och inre ringväxlar använder SGR exklusivt högkvalitativa legerade konstruktionsstål som 20CrMnTi. Detta material erbjuder exceptionell härdbarhet och utmattningshållfasthet, väsentligt för att motstå cykliska belastningar och stötar som är vanliga i tunga industriella miljöer. Varje batch genomgår spektralanalys och ultraljudsinspektion vid ankomst, vilket säkerställer noll interna defekter. För i applikationer med högt vridmoment kan även mikroskopiska föroreningar leda till för tidigt fel. På SGR tror vi: prestanda börjar på molekylär nivå.

Grov bearbetning värmebehandling: formningsstyrka

När de har verifierats genomgår råämnen precisionssmidning för att anpassa kornflödet och förbättra den mekaniska integriteten. Detta följs av grovsvarvning och fräsning på CNC-centra för att uppnå nästan nätformer – bevara optimal materialstruktur samtidigt som man förbereder sig för termisk bearbetning.

Den verkliga omvandlingen sker under värmebehandling. Komponenter utsätts för kolning och härdning under kontrollerad atmosfär, följt av anlöpning vid låg temperatur. Denna process ger en härdad yta (HRC 58–62) för slitstyrka, samtidigt som den behåller en seg, formbar kärna som absorberar stötar utan att spricka. Denna profil med dubbla egenskaper är inte förhandlingsbar i applikationer som gruvtransportörer eller marina vinschar, där plötsliga belastningsspikar är rutin. SGR:s flerkammarvärmebehandlingslinjer säkerställer en kolpotentialnoggrannhet inom ±0,05 %, vilket minimerar distorsion och maximerar konsistensen.

Finbearbetning: där mikron definierar excellens

Efter värmebehandling går delar in i högprecisionsefterbehandlingsfasen – hjärtat av växellådans förfining. Kugghjulen slipas på avancerade CNC-profilslipmaskiner, vilket uppnår tandnoggrannhet upp till AGMA 12. Detta säkerställer jämn ingrepp, minimalt överföringsfel och ljudnivåer under 85 dB – även under full belastning.

Dessutom är SGR utrustad med en fyra-axlig, komplex yt-CNC-slipmaskin som kan hantera inte bara vanliga evolventa kugghjul utan även intrikata geometrier som toroidformade snäckprofiler. Denna mångsidighet gör att vi kan bibehålla geometrisk trohet över hela vårt produktsortiment, från kompakta N200-enheter till massiva N885-modeller upp till 540 000 N·m. Sådan precision leder direkt till högre effektivitet (>96 %), minskad vibration och förlängd livslängd – viktiga skillnader på marknader där stilleståndstiden kostar tusentals per timme.

Montering och slutlig validering: ingenjörsförtroende i varje enhet

Monteringen sker i en klimatkontrollerad verkstad, där tekniker följer standardiserade arbetsinstruktioner för att installera lager, tätningar och axlar. Kritiska parametrar – som förspänning av glapplager och koncentricitet – övervakas i realtid med hjälp av digitala vridmoment- och förskjutningssensorer. Men montering är bara halva historien. Varje N-serie reducerare genomgår rigorösa prestandatester före leverans:

Inkörning utan belastning: Verifierar jämn rotation och baslinjeljud.

Uthållighetstest för full belastning: Simulerar verkliga förhållanden för att validera temperaturökning, effektivitet och vibrationer.

Dimensionell inspektion: Coordinate Measuring Machines (CMM) bekräftar kritiska monterings- och inriktningsmått.

Tätningsintegritetskontroll: Säkerställer noll läckage under termisk cykling.

Endast enheter som klarar alla kriterier får certifiering och förpackning. Varje växellåda är märkt med en unik QR-kod, vilket möjliggör spårbarhet för hela livscykeln – från stålverk till slutanvändarplats.

På SGR tillverkar vi inte bara växellådor; vi ingenjörer litar på. Våra planetreducerare i N-serien lyckas inte på grund av ett enda genombrott, utan genom disciplinerat utförande över alla länkar i värdekedjan – från materialvetenskap till slutlig validering.

I en tid där "tillräckligt bra" inte längre är acceptabelt, förblir SGR stabila när det gäller att leverera import-ersättningskvalitet med lokal support, modulär flexibilitet och beprövad hållbarhet. Oavsett om de driver en tunnelborrmaskin eller en fartygskran, fungerar våra växellådor tyst, effektivt och tillförlitligt – för i tung industri finns det inga andra chanser. Det är den verkliga hemligheten med växellådstillverkning: precision är inte valfritt – det är allt.(Författare, SGR, Angie Zhang)
