De vanligaste typerna av reduktionsväxel du kanske vill veta

Som teknisk chef på SGR, en sedan länge etablerad tillverkare av reduktionsväxel med över 15 års branscherfarenhet, stöter jag ofta på samma grundläggande fråga från ingenjörer och inköpsspecialister: "Vilka är de vanligaste typer av reduktionsväxel , and how do I choose the right one?” Svaret ligger inte bara i att förstå överföringsprinciper utan också i att matcha prestandaegenskaper till verkliga tillämpningar.

What are the most common gear reducer types?

I industriella maskiner, växelreducerare Delas huvudsakligen in i tre huvudkategorier: planetväxelreducerare, snäckväxelreducerare och parallellaxel spiralformade eller koniska spiralformade kugghjulsreducerare. Bland dessa dominerar planet- och snäckväxelreducerare applikationer som kräver hög vridmomentdensitet, kompakt design eller självlåsande förmåga.

Planetväxelreducerare utmärker sig i effektivitet (vanligtvis 95–98 %), högt vridmoment-till-storleksförhållande och dynamisk lastfördelning över flera planetväxlar. De är idealiska för servosystem, entreprenadutrustning och kontinuerliga industriella drivningar.

Snäckväxelreducerare, särskilt avancerade typer som den plana, dubbelomslutande toroidsnäckan, erbjuder höga reduktionsförhållanden i ett enda steg, inneboende mekanisk självlåsning och jämn, tyst drift – vilket gör dem lämpliga för lyftning, positionering och säkerhetskritiska system.

På SGR har vi fokuserat vår FoU och produktion på just dessa två högvärdiga segment: N-seriens planetväxelreducerare och C-seriens plana dubbelomslutande snäckväxlare, båda konstruerade för krävande miljöer och lång livslängd.

SGR’s planetväxelreducerare

Vår N-serie planetary gear reducers representerar över ett decennium av förfining inom precisionsöverföringsteknik. Designade som ett direkt alternativ till importerade varumärken som Brevini, Dynamic, Rossi och Bonfiglioli, kombinerar de design på internationell nivå med lokal support och konkurrenskraftiga priser. Viktiga specifikationer inkluderar:

• Gear ring diameters from 200 mm to 885 mm
• Output torque up to 540,000 N·m
• Hastighetsförhållanden från i ≥ 3, utbyggbara via flerstegskonfigurationer
• Modulär arkitektur som möjliggör hundratals modellkombinationer

Ingångsänden stöder runda hål, splines, axlar, flänsar och integrerade bromsar – kompatibla med både hydrauliska och elektromagnetiska motorer. Utgångsänden erbjuder ännu större flexibilitet: solida eller ihåliga axlar, montering av expansionsskivor, splinede gränssnitt, kugghjul eller flänsar, vilket möjliggör sömlös integrering i dikesfria borriggar, gruvtransportörer, marina vinschar och textilmaskiner.

Alla växlar i SGR:s planetväxelreducerare är gjorda av 20CrMnTi-legerat stål, förkolat, härdat och precisionsslipat för att säkerställa lågt ljud, hög utmattningsmotstånd och belastningsdelning med flera tänder. Detta resulterar i smidig, tillförlitlig drift och mekanisk effektivitet som överstiger 96 %.

Dessutom vann planetväxelreducerare i N-serien "Första priset för vetenskapliga och tekniska framsteg inom växelindustrin" av China Gear Industry Association 2009 och listade bland Shanghais High-Tech Achievement Transformation Projects, N-seriens planetväxelreducerare har blivit ett pålitligt val inom bygg-, gruv-, marin- och textilsektorn.

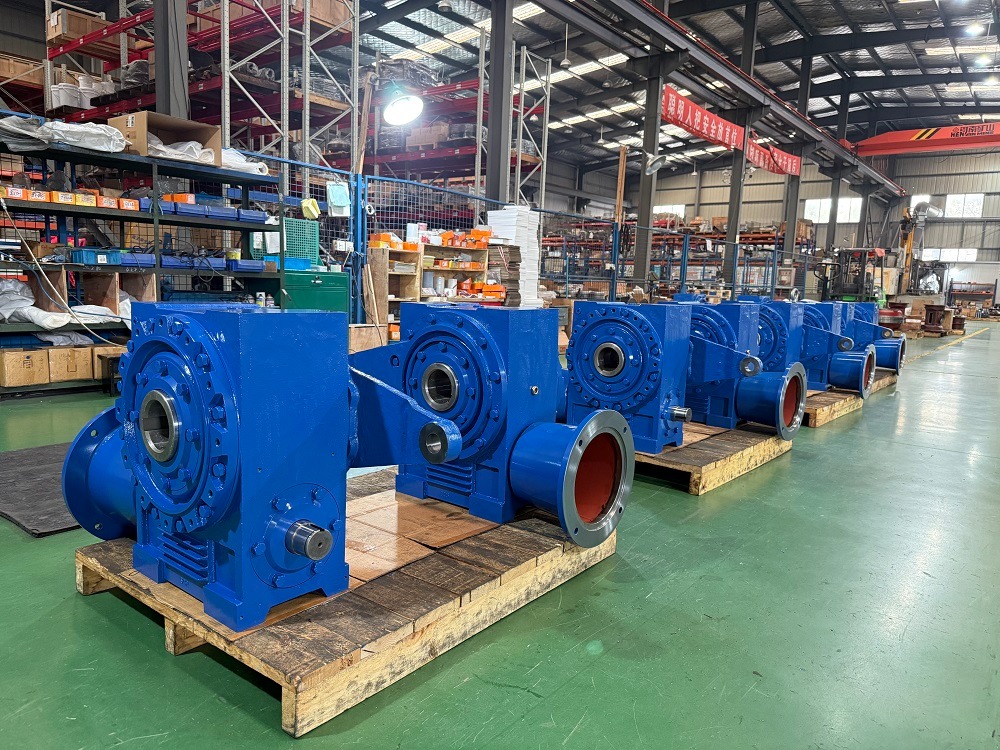

SGR’s snäckväxelreducerare

Som komplement till vår planetlinje är C-seriens plana dubbelomslutande toroidformade snäckväxelreducerare – en transmissionslösning som är rotad i kinesisk innovation och optimerad genom samarbete med ledande universitet.

Till skillnad från konventionella cylindriska snäckväxlar har C-serien dubbla omslag worm gear reducers har en toroidmask omsluten två gånger av ett teoretiskt plan, vilket skapar ett flertands, ytkontaktnät med maskhjulet. Denna design ökar belastningskapaciteten och transmissionseffektiviteten dramatiskt samtidigt som slitaget minskar.

Tekniska höjdpunkter för de dubbla omslutande snäckväxlarna är:

• Center distances from 100 mm to 710 mm
• Output torque up to 160,000 N·m
• Hastighetsförhållanden som börjar vid ≥ 10, med självlåsande förmåga vid högre utväxlingar
• Utbytbara monteringsmått med enheter av CAVEX®-typ

Snäckan till de dubbla omslutande snäckväxelreducerarna är tillverkad av 20CrMnTi, uppkolad och slipad, medan snäckhjulet använder högpresterande tennbrons, vilket säkerställer utmärkta antifriktions- och slitstarka egenskaper. Resultatet är en reducering som ger lång livslängd, hög tillförlitlighet och förbättrad mekanisk säkerhet – avgörande för lyftning, metallurgi, vattenkraftsgrindar och gummikalandrar.

SGR har systematiskt utvecklat design-, tillverknings-, monterings- och testprotokoll för denna teknologi, i syfte att främja en verkligt inhemsk högpresterande transmissionslösning. Anpassade nyckelkomponenter finns också tillgängliga på begäran.

Med stöd av DNV ISO 9001-certifiering, SGS-leverantörsgodkännande och erkännande som ett Shanghai "Specialized, Raffined, Unique, and Innovative" (SRII)-företag, fortsätter SGR att utveckla växeltransmissionsteknologin. Oavsett om din applikation kräver den höga effektiviteten och effekttätheten hos planetdrivningar eller robustheten och den självlåsande säkerheten hos snäckväxelreducerare med dubbla höljen, tillhandahåller SGR konstruerade lösningar som fungerar – dag ut, dag in under de tuffaste förhållanden. (Författare, SGR, Angie Zhang)
