Modulär designbehärskning: Servomotorintegration med snäckväxlar och kompakt automation

Den ** planetarisk snäckväxel ** representerar en sammanslagning av reduktion med högt förhållande (från snäckstadiet) och hög vridmomentdensitet (från planetsteget). För automation och robotik är den primära tekniska utmaningen inte bara själva växeldesignen, utan den sömlösa, kompakta och standardiserade integrationen med en mängd olika drivmotorer. Att uppnå högeffektivt Servomotorintegration med snäckväxlar kräver en robust **Modulär design av planetsnäckväxel** som använder standardiserade gränssnitt och minimal monteringsvolym.

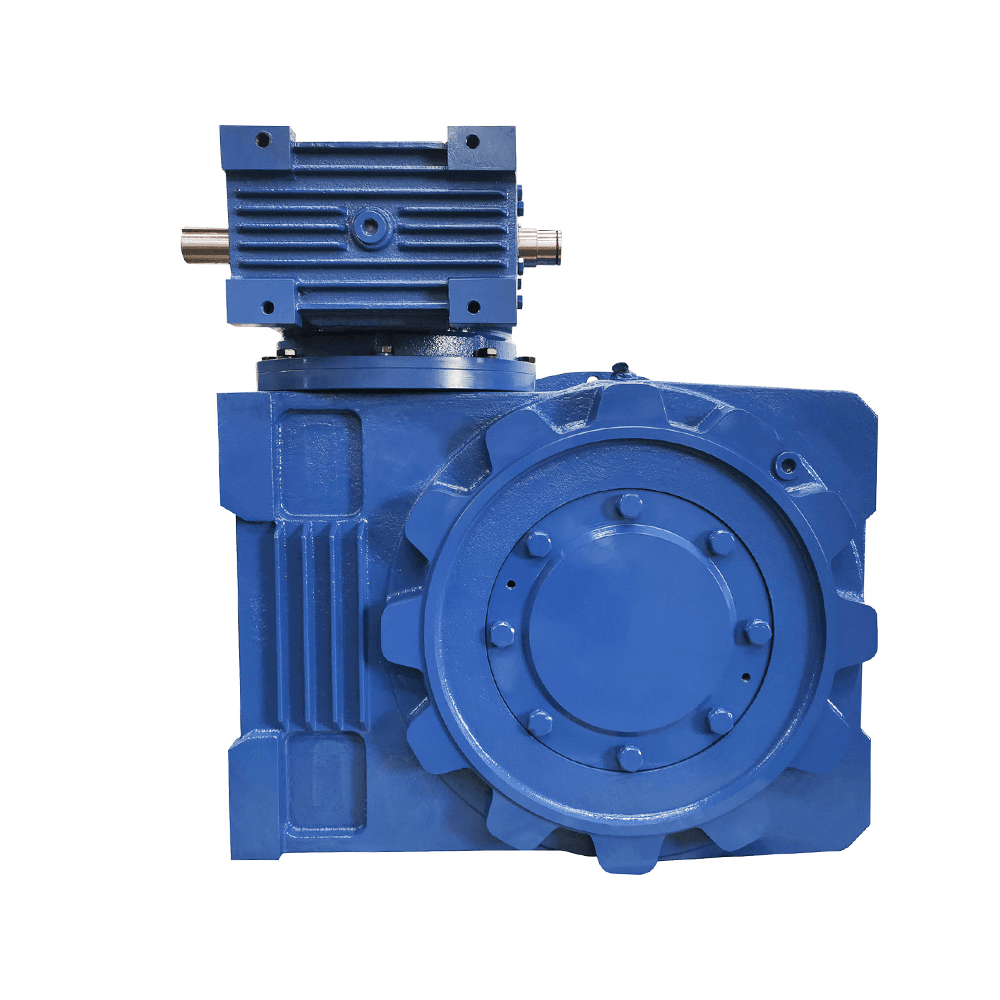

Dubbelstegs toroidal snäckreducerare

Nödvändigheten av modularitet: principer för Modulär design av planetsnäckväxel

Modulär arkitektur tillåter B2B-leverantörer att snabbt konfigurera växellådor för att matcha olika motorspecifikationer utan att konstruera nya hus för varje beställning.

Standardiserade gränssnitt för mångsidighet

• **Nyckelgränssnittskomponenter:** Modulärtitet uppnås genom att segmentera växellådans hölje i funktionsblock, framför allt motoradapterns fläns (ingång) och utgående fläns/axelkonfiguration.
• **Flexibilitet:** Detta gör att kärnans **planetariska snäckväxel**-mekanism förblir oförändrad medan ingångsblocket byts ut för att acceptera olika motorstorlekar (t.ex. NEMA 23, 34 eller olika IEC-storlekar) från vilken tillverkare som helst.

Fördelar med modulär arkitektur i lagerhantering

Ur ett tillverknings- och inköpsperspektiv minskar modularitet dramatiskt komplexiteten. Leverantörer kan hålla lager av kärnväxlar och ett mindre lager av förbearbetade adapterflänsar, vilket ökar ledtiderna jämfört med icke-modulära, specialbearbetade lösningar.

Modulär kontra anpassad integrationstabell

Integration på ingångssidan: Standardiserade motoradapterflänsar för växellådor

Motoradaptern är stiftet för integrationen. Dess design dikterar både mekanisk kompatibilitet och precisionen hos drivlinan.

Definiera adapterfläns och kopplingsstandarder (t.ex. IEC/NEMA)

• **Flänsstandardisering:** Standardiserade motoradapterflänsar för växellådor måste strikt överensstämma med internationella dimensioneringsstandarder (t.ex. IEC B5 eller NEMA C-Face). Detta garanterar mekanisk utbytbarhet mellan motorer från olika globala leverantörer.
• **Kopplingsdesign:** Den interna kopplingen måste rymma motoraxelns kilspår eller spline, ofta med hjälp av ett friktionslås eller en klämnavmekanism. Kopplingen måste överföra hela ingångsvridmomentet på ett tillförlitligt sätt samtidigt som den dämpar mindre vibrationer och säkerställer axiell inriktning.

Strategier för att uppnå optimal motor-växellåda koncentricitet

Koncentricitet, eller inriktningen av motoraxeln och växellådans ingående axel, är avgörande. Felinriktning påskyndar lagerslitage och genererar buller. Precisionsbearbetning av adapterflänsen och användningen av centreringspiloter (lokaliseringstappar) är icke-förhandlingsbara strategier för att minimera radiellt utlopp och uppnå den höga inriktning som krävs för smidig drift i höghastighetsapplikationer.

Att uppnå densitet: Den Kompakt planetväxellåda för robotteknik

Inom automation, särskilt robotik och materialhantering, är storlek och vikt kritiska prestandabegränsningar. Hybriden **planetmaskväxel** erbjuder i sig fördelar här.

Den utrymmesbesparande fördelen med den mask-planetära hybridstrukturen

• **Fördelar med snäckväxel:** Det första (snäck)steget ger höga reduktionsförhållanden i ett kompakt, vinkelrätt arrangemang, vilket avsevärt förkortar den axiella längden på hela enheten jämfört med ett flerstegs inline planetsystem.
• **Planetära fördelar:** Det andra (planetära) steget säkerställer den höga vridmomentdensiteten som krävs för utmatningen, vilket gör **planetsnäckväxeln** till en idealisk Kompakt planetväxellåda för robotteknik där utrymmet är högst.

Konstruera huset för minimal volym och låg vibration

Effektiv Kompakt planetväxellåda för robotteknik konstruktion kräver Finite Element Analysis (FEA) för att minimera höljesmaterial med bibehållen hög styvhet. Husets form är konstruerad för att maximera värmeavledning och ge ett styvt stöd för de inre lagren, vilket minimerar avböjning under toppbelastning och säkerställer de låga vibrationsegenskaperna som är nödvändiga för precisionsautomation.

Prestandasynergi: Planetarisk snäckdriftoptimering för automatisering

Integration måste förbättra, inte förringa, den övergripande systemets prestanda.

Glappkontroll och vridstyvhet i integrerade system

• **Bakspel:** För precisionsautomatisering är lågt glapp avgörande. Kvaliteten på ingångskopplingen och adaptern påverkar direkt det uppmätta systemspelet. **Planetariska snäckväxlar**-enheter designade för automatisering har snäva toleransbearbetning för att uppnå mindre än 5 bågminuters glapp.
• **Styvhet:** Hög vridstyvhet i hela det integrerade systemet – motoraxel, koppling och växellådans ingång – krävs för att säkerställa exakt, omedelbar vridmomentöverföring, vilket är ett centralt mål för Planetarisk snäckdriftoptimering för automatisering .

Värmehantering i Servomotorintegration med snäckväxlar

Masksteget genererar i sig mer värme på grund av glidfriktion. Effektiv Servomotorintegration med snäckväxlar måste ta hänsyn till detta genom att använda termiska överföringsblandningar vid adapterflänsens gränssnitt och optimera husets yta för att hantera temperaturökning, vilket bevarar livslängden för både växelsmörjmedlet och motortätningarna.

Shanghai SGR Heavy Industry Machinery Co., Ltd.: Driving Gear Transmission Innovation

Shanghai SGR Heavy Industry Machinery Co., Ltd. är ett högteknologiskt företag dedikerat till växeltransmissionslösningar, som prioriterar kompakta, modulära och standardiserade konstruktioner med låga vibrationer och lågt ljud. Vårt FoU-team, bestående av doktorer och seniora ingenjörer, har expertis i att utveckla avancerade produkter, inklusive planetväxellådan och Planar Double-Enveloping Worm Gear Optimization Design System. Vårt fokus på precision stöds av avancerade maskiner, inklusive det inhemskt nyskapade mätinstrumentet för toroidal mask och häll och ett kraft- och effektivitetstestsystem. Vi är specialiserade på **Modular planetarisk snäckväxeldesign**, vilket säkerställer att våra växellådor underlättar effektiv Servomotorintegration med snäckväxlar och möta de snäva utrymmesbegränsningarna hos modern industriell utrustning, vilket driver Planetarisk snäckdriftoptimering för automatisering globalt.

Vanliga frågor (FAQ)

1. Vad är den främsta fördelen med Modulär design av planetsnäckväxel för inköpsteam?

Den främsta fördelen är lagerförenkling och snabbare ledtider. Modulär design gör att en kärna **planetarisk snäckväxel** enhet snabbt kan konfigureras med olika Standardiserade motoradapterflänsar för växellådor , vilket minskar behovet av att lagra många unika växellådsmodeller.

2. Varför är Standardiserade motoradapterflänsar för växellådor avgörande för automationstillverkare?

Standardiserade flänsar (som IEC eller NEMA) säkerställer mekanisk utbytbarhet, vilket gör att tillverkare kan växla mellan motormärken och specifikationer utan att göra om växellådans monteringsstruktur, vilket underlättar flexibel inköp.

3. Hur bidrar den **planetära snäckväxeln** strukturen till en Kompakt planetväxellåda för robotteknik ?

Snäcksteget ger en stor hastighetsreduktion i en vinkelrät (rätt vinkel) orientering, vilket avsevärt minskar enhetens totala axiella längd jämfört med ett flerstegs inline planetsystem, vilket resulterar i en mer kompakt design.

4. Vilken kritisk parameter styrs av adapterflänsen i Servomotorintegration med snäckväxlar ?

Adapterflänsen styr koncentriciteten (inriktningen) mellan motoraxeln och växellådans ingående axel. Exakt koncentricitet är avgörande för att minimera vibrationer, lagerslitage och bibehålla lågt systemspel.

5. Vad är målet med Planetarisk snäckdriftoptimering för automatisering bortom utväxlingsförhållande?

Optimeringen syftar till hög vridstyvhet och ultralågt glapp (t.ex. < 5 bågminuter) över hela det integrerade systemet, vilket säkerställer exakt, omedelbar vridmomentrespons som är avgörande för precisionstillämpningar för rörelsekontroll.
