Precisionsteknik: Kontrollerar glapp och buller i planetsnäckväxelsystemet

I. Efterfrågan på högprecisionsväxellåda

Den planetarisk snäckväxel Enheten representerar en sammanslagning av två kraftfulla transmissionsprinciper, som ger hög vridmomentdensitet, kompakta reduktionsförhållanden och ett fotavtryck. Jag kräver applikationer är den primära tekniska utmaningen att kontrollera interna komponenttoleranser, särskilt ingreppsavståndet (glapp), för att hög säkerhet överföringsnoggrannhet och samtidigt minimera nivåerna för brus, vibrationer och hårdhet (NVH).

Shanghai SGR Heavy Industry Machinery Co., Ltd., en högteknologiskt företag som har djupt fokus på växelöverföring i över 10 år, förstår denna komplexitet. Vårt FoU-team, bestående av doktorer och seniora ingenjörer, har utvecklat specialistteknik, inklusive Plan Double-Enveloping Worm Gear Optimization Design System, vilket säkerställer att våra produkter följer branschens trend mot låga vibrationer och låga ljud.

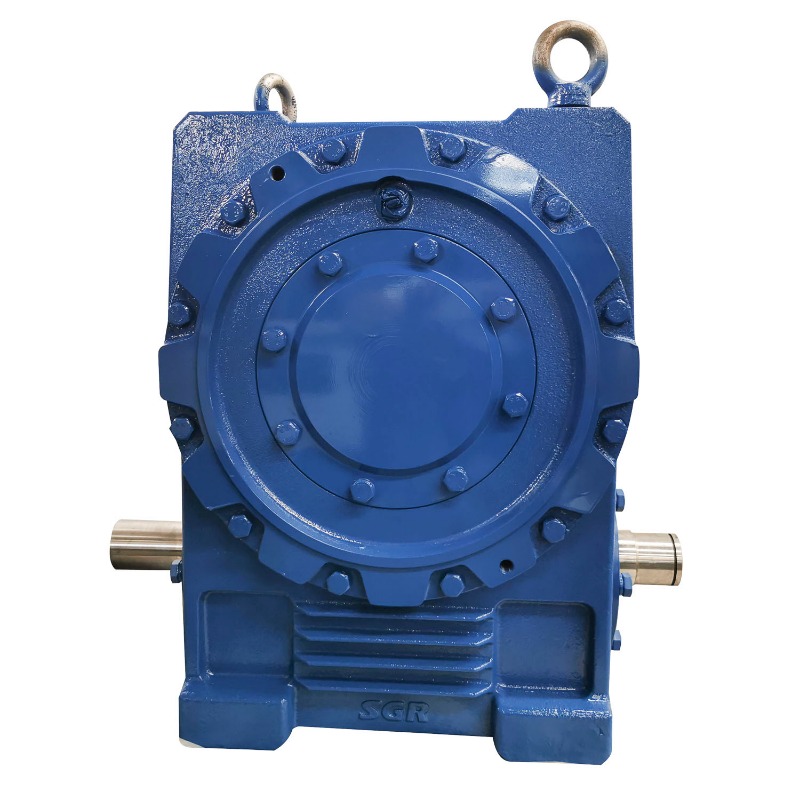

Högeffektiv dubbelomslutande snäckreducerare

II. Mekaniken för kontroll av bakslag

Glapp, eller det periferiska spelet mellan matchande tänder, påverkar direkt positioneringsnoggrannheten och driftljudet. Att minimera detta spel är avgörande för maskiner med hög precision.

Strategier för Noll-Backlash Assembly: glappkontroll i planetariska snäckväxelsystem

Effektiv spelreglering i system med planetväxlar kräver att man hanterar båda stegen i växellådan – planetsteg (solhjul, planetväxlar och ringväxlar) och snäckväxelsteg. I planetskedet uppnås precision genom noggrann kontroll av mittavståndet mellan solen och planetväxlarna. Detta kräver ofta användning av högkvalitativa lager och stränga geometriska toleranser för planetbäraren och hushålen.

I snäckväxelstadiet är glappet i grunden kopplat till mittavståndet mellan snäckan och snäckhjulet. Strategier för minimering inkluderar:

• Kontrollerad centrumavståndsjustering: Använder excentriska ingående axelhylsor eller justerbara husflänsar som tillåter finjustering av snäckpositionen under montering.
• Delade snäckhjul: Använder ett förspänt delat snäckhjul som tvingar kontinuerlig kontakt med snäckprofilen, vilket eliminerar spel.

III. Uppnå tandprofil och nätprecision

Tandprofilens noggrannhet och dess ytfinish bestämmer direkt hur jämn ingreppet är och det resulterande ljudet. Det är här avancerad tillverkning är avgörande.

Tillverkningstekniker och toleranser

Den största förbättringen av noggrannheten kommer från efterbearbetning. Precisionsslipningsteknikerna för snäckväxelkuggprofiler är av största vikt, särskilt för dubbelomslutande snäckväxlar, där geometrin är komplex. Slipning erbjuder överlägsen ytfinish och stramare kontroll över evolventprofilen jämfört med traditionell hällning eller fräsning.

Inverkan av växeltolerans på växellådans vibrationsnivå definieras av industristandarder (t.ex. International Organization for Standardization 1328-1). Att gå från en ISO Grade 8 (kommersiell) till en ISO Grade 5 (högprecision) kan minska det dynamiska maskningsfelet med tiotalsfaktorer, vilket direkt leder till betydligt lägre vibrations- och bullernivåer.

Kugghjulstillverkningsmetoder mot tolerans och ytfinish

IV. Avancerad mätning och kvalitetssäkring

Du kan inte kontrollera vad du inte kan mäta exakt. Växellådor med hög precision kräver toppmodern mätteknik för att verifiera komponenternas komplexa geometri.

Verifiering av komplex geometri

Den verifiering av toroidgeometrin i snäckväxelsteget är en specialiserad process. Mätinstrumentet för toroidsnäckdrevs noggrannhet måste kunna mäta flera geometriska parametrar samtidigt, inklusive ledning, profil och stigningsfel. Shanghai SGR är utrustad med det inhemskt innovativa mätinstrumentet för toroidal mask och häll, ett första i Kina, tillsammans med 3D-mätmaskiner med hög noggrannhet. Dessa instrument verifierar att varje komponent i planetsnäckväxeln håller sig till de snästa toleranser som krävs för lågt glapp och buller.

V. Brusreduceringsstrategier i planetsnäckväxeln

Utöver växelnoggrannheten påverkas ljudet av systemdynamik och höljesdesign. En lyckad B2B-guide för bullerreducering i planetväxellådor måste ta hänsyn till hela systemet, inte bara växlarna.

Systemisk brusreducering

• Smörjning: Att använda syntetiska oljor med optimerad viskositet för drifthastighet och temperatur säkerställer bildandet av en tyst vätskefilm som dämpar ingreppsljud.
• Design av huset: Hylshusets styvhet måste vara tillräckligt hög för att förhindra bullerförstärkning genom vibrationer. Vårt fokus på kompakt och modulär design förbättrar i sig styvheten och minskar dynamisk avböjning, vilket minimerar höljets bidrag till den totala ljudnivån.
• Växelmodifierande: Subtila modifieringar av kuggprofilen (krona eller spetsavlastning) kan kompensera för mindre deformationer under belastning, vilket direkt mildrar NVH-effekterna relaterade till inverkan av växeltolerans på växellådans vibrationsnivå under verkliga förhållanden.

VI. Slutsats

Att kontrollera glapp och minimera buller i en högpresterande planetsnäckväxel kräver en specialist, integrerad tillvägagångssätt, som kopplar samman avancerad design (som det plana dubbelomslutande systemet) med rigorös tillverkningsprecision. Genom användningen av precisionsslipningstekniker för snäckväxelns kuggprofil och validering via mätinstrumentet för toroidal snäckväxelnoggrannhet säkerställer Shanghai SGR Heavy Industry Machinery Co., Ltd. att våra växellådor de strängaste NVH-kraven, och erbjuder högteknologiska lösningarB till våra globala partners.

VII. Vanliga frågor (FAQ)

1. Vad är definitionen av glapp i en planetsnäckväxel och varför är dess kontroll kritisk?

Glapp är spelet mellan de icke-drivande flankerna på matchande kugghjul. Dess kontroll är avgörande eftersom överdrivet glapp minskar positioneringsnoggrannheten och styvheten, vilket leder till instabilitet, stötljud och för tidigt slitage, vilket är centralt för kontroll av glapp i planetsnäckväxelsystemet.

2. Hur visar effekten av växlingstolerans på växellådans vibrationsnivå?

Dålig växeltolerans leder till geometriska fel (profilavvikelse, stigningsfel). Dessa fel orsakar olikformiga ingreppskrafter, vilket skapar dynamisk excitation. Denna excitation överför genom lagren och huset och visar sig som hörbara vibrationer och buller, där det behövs en högklassig ISO-toleransgrader.

3. Vad skiljer precisionsslipningsteknikerna för snäckväxelns kuggprofil från hobbing?

Precisionsslipning sker efter att växelmaterialet har värmebehandlats och härdats. Den ger en mycket finare ytfinish och korrigering av mindre förvrängningar orsakade av värmebehandlingen, vilket görs i överlägsen geometrisk noggrannhet (grad 3-5 mot grad 8-10 för hobbing).

4. Vilket specialverktyg krävs för att verifiera som nämns i mätinstrumentet för toroidsnäckväxelns noggrannhet?

Verifiering kräver en specialiserad maskin, såsom ett datorumeriskt styrningsinstrument (CNC) Gear Measuring Instrument, ofta skräddarsytt eller designat internt (som SGR:s toroidal mask och Hob Measuring Instrument). Standard 3D-mätmaskiner kan kämpa med den komplexa, icke-involuta, tredimensionella geometrin hos den dubbelomslutande maskprofilen.

5. Vilka icke-växeldesignelement bidrar till minskningen som tas upp i B2B-guiden för bullerreducering i planetväxelådor?

Icke-kugghjulselement inbegriper optimering av husdesignen (ökning av väggtjocklek och ribbor för att dämpa resonans), val av högkvalitativa lågbruslager och användning av lämpliga viskositetssmörjmedel som skapar en tjock, ljudabsorberande vätskefilm mellan de ingripande tänderna.
