Hur man väljer planetväxelådor för industrimaskiner, robotteknik, fordonssystem och tillämpningar med högt vridmoment

Industriella maskiner, robotar och bilsystem förlitar sig alla på komponenter som kan överföra högt vridmoment inom ett kompakt fotavtryck, och få mekaniska enheter gör detta så effektivt som en planetväxellåda . Den här guiden går igenom hur dessa växelsystem fungerar, vilka typer som finns tillgängliga och vad man ska väga när man väljer ett för en krävande tillämpning.

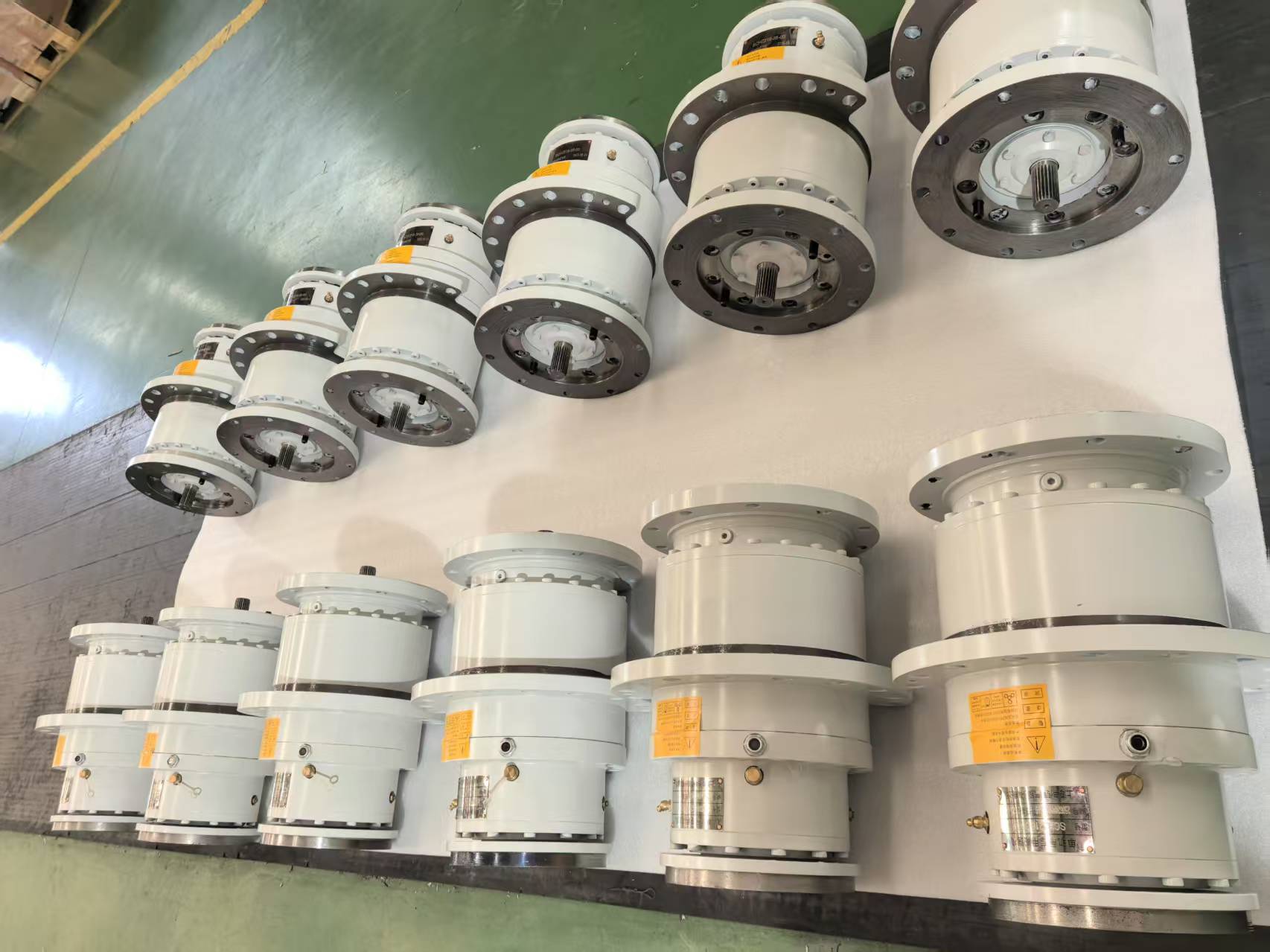

Vad är en planetväxellåda och hur fungerar ett planetväxelsystem?

En planetväxellåda, även kallad planetväxellåda, är en växelreduktion eller växelhöjningsmekanism byggd kring tre kärnkomponenter: ett centralt solhjul, en uppsättning planetväxlar som kretsar runt den och en yttre ringväxel med inre tänder som planetväxeln griper i bl.a. Planetdreven hålls på plats av en roterande hållare, och beroende på vilken komponent som är fixerad, vilken som drivs och vilken som är uteffekt, kan skapa ett brett spektrum av reduktionsförhållanden i ett mycket kompakt hus.

Planetväxelsystemets struktur är det som ger denna design dess definierade egenskaper. Eftersom flera planetväxlar delar på den överförda belastningen samtidigt, snarare än ett enda par växlar som bär hela vridmomentet som i en enkel kuggväxel, fördelas belastningen över flera kontaktpunkter samtidigt. Detta solhjuls-planetkuggkransarrangemang är centralt för hur vridmomentöverföringssystemen uppnår hög kapacitet utan att kräva ett proportionellt stort hölje. Resultatet är en kompakt växelreduktionsmekanism som passar i applikationer där utrymmet är begränsat men vridmomentkraven är höga.

Vilka är huvudtyperna av planetväxelådor?

Planetväxellådor kategoriseras främst efter antalet reduktionssteg, deras axelorientering och den precisionsnivå som krävs för applikationer.

Enstegs planetväxellåda

En enstegs planetväxellåda använder en uppsättning sol-, planet- och ringväxlar för att uppnå ett måttligt reduktionsförhållande. Denna konfiguration är kompakt och effektiv, och den väljs generellt när den erforderliga utväxlingen faller inom det intervall som en enskild växelsats praktiskt taget kan leverera.

Flerstegs planetväxellåda

En flerstegs planetväxellåda kopplar två eller flera planetväxeluppsättningar i serie, med utgången från ett steg som driver ingången till nästa. Detta kräver mycket högre totala reduktionsförhållanden än enstegsdesign, även om det lägger till längd och lite extra glapp vid varje tillagd steg.

Inline planetreducerare

En inline planetreducerare håller de ingående och utgående axlarna på samma axel, vilket förenklar kopplingen till motorer och driven utrustning och är en av de vanligaste konfigurationerna inom industriell automation.

Planetväxellåda med hög vinkel

En rätvinklig planetväxellåda innehåller en vinkel- eller hypoidväxelsteg för att omdirigera kraftöverföringen med nitio grader, vilket är användbart när utrymmesbegränsningar eller layoutkrav inte tillåter ett inline-arrangemang.

Precision planetväxel

En precisionsplanetväxel är tillverkad för snävare toleranser specifikt för att minimera spel och positioneringsfel, vilket gör den lämplig för rörelsestyrning och robotapplikationer där noggrannhet spelar lika stor roll som vridmomentkapacitet.

Var används planetväxelådor generellt?

Planetväxellådor förekommer inom ett brett spektrum av industrier där en kombination av högt vridmoment, kompakt storlek och pålitlig kraftöverföring krävs.

Användning av industriella automationsmaskiner planetväxellådor mycket i servodrivna axlar, indexeringstabeller och förpackningsutrustning, där exakt rörelsekontroll och repeterbar positionering är avgörande. Robotdrivsystem är beroende av planetväxellådor för gemensam manövrering, eftersom robotarmar behöver hög vridmomentdensitet i ett litet hölje för att hålla den totala armen lätt och lyhörd. Transportbandssystems växellådstillämpningar gynnar planetariska är när en kompakt drivenhetskonstruktion behöver hantera varierande belastningar under långa drifttimmar. Biltransmissionssystem använder planetväxeluppsättningar inuti automatiska transmissioner för att uppnå flera utväxlingar utan ett stort antal separata växelpar. Entreprenadmaskiners drivenheter, inklusive de i grävmaskiner och kranar, förlitar sig på planetariska slutdrifter för att leverera det höga vridmoment som krävs för tunga lyft och rörelser i kompakta hus monterade direkt vid hjulet eller bandet.

Vilka prestandaegenskaper ska en planetväxellåda ge?

En välkonstruerad planetväxellåda måste balansera vridmomentkapacitet, precision och mekanisk effektivitet beroende på vilken applikation som kräver mest.

Växellådans prestanda med hög vridmomentdensitet kommer direkt från planetarrangemangets lastdelande natur, där flera växellådor arbetar parallellt snarare än att ett enda par bär hela lasten. Precisionsutformningen av lågt spel är viktigast i applikationer för rörelsekontroll, där alla rotationsspel mellan ingång och utgång leder direkt till positioneringsfel. Högeffektiv kraftöverföringskvalitet påverkas av kuggarnas, smörjning och val av lager, eftersom varje ytterligare steg eller maskpunkt medför en viss mekanisk förlust. Jämnt rotationsväxelsystem, vilket innebär minimala vibrationer och konsekvent utgående hastighet, beror på tillverkningsprecision och korrekt inriktning mellan solen, planeten och ringväxlarna.

Hur tillverkas en planetväxellåda?

Att tillverka en planetväxellåda involverar en sekvens av precisionsbearbetning, värmebehandling och monteringssteg för att uppnå bättre tolerans över alla växelkomponenter.

Vart och ett av dessa steg bidrar till växellådans slutliga prestanda, och att hoppa över eller skynda på ett steg, särskilt värmebehandling eller kalibrering av inriktning, tenderar att visa sig senare som för tidigt slitage eller överdrivet glapp under drift.

Hur jämför en planetväxellåda med andra växelådstyper?

Planetväxellådor är en av flera metoder för växelreduktion, och att jämföra dem med alternativa konstruktioner hjälper till att klargöra när en planetkonfiguration är det bättre valet.

En jämförelse mellan planetväxellåda och snäckväxel handlar i allmänhet om vridmomentdensitet och effektivitet kontra självlåsande förmåga. Snäckväxellådor erbjuder ett starkt självlåsande beteende till priset av lägre effektivitet, eftersom glidkontakten mellan snäckan och hjulet genererar mer friktion än den rullande kontakten i en planetväxelsats. En jämförelse mellan planetväxel och spiralväxellåda är något annorlunda, eftersom spiralformade växellåda också kan uppnå hög effektivitet, men planetkonstruktioner erbjuder en mindre fotav för ett likvärdigt vridmoment på grund av deras lastdelningsväxelarrangemang.

Jämförelse av växelreducerare mellan dessa system beror i slutändan på applikationens prioritet. Där jämförelse av vridmomenttäthet gynnar planetariska konstruktioner är i installationer med begränsat utrymme som robotkopplingar eller in-wheel drives, medan snäckväxellådor och spiralväxellådor förblir vanliga i applikationer där kostnad, enkelhet eller självlåsande beteende överväger fördelarna med en kompakt planetarisk layout.

Vilka är vanliga problem eller begränsningar för planetväxelådor?

Planetväxellådor är mekaniskt robusta, men de är inte immuna mot slitage och driftproblem, särskilt under krävande arbetscykler.

Problem med växellådan med lagerslitage utvecklas över tiden eftersom planetväxelns lager eller nålrullar upplever upprepad cyklisk belastning, och detta slitage kan så småningom öka spelet och minska positioneringsnoggranheten. Problem med smörjfel i växelsystemet är en vanlig grundorsak till för tidigt slitage, eftersom otillräckligt eller nedbrutet smörjmedel ökar friktionen och värmen vid växelns ingreppspunkter och lagerytor. Symtom på buller och vibrationer i växellådan tyder ofta på att problem utvecklas såsom slitage av kuggar, lagerskador eller smörjhaveri, och övervakning av dessa symtom kan hjälpa till att fånga upp problem innan ett fel inträffar. Felinriktning av planetväxlar, oavsett om det beror på installationsfel eller axelavböjning under belastning, kan orsaka ojämn lastfördelning över planetväxlarna och påskynda slitaget på specifika tänder. Överbelastningsskador på växellådan uppstår när vridmomentkraven överstiger enhetens nominella kapacitet, vilket kan leda till tandbrott, lagerfel eller deformation av bäraren i svåra fall.

Hur väljer du rätt planetväxellåda?

Att välja rätt planetväxellåda kräver att flera tekniska parametrar matchas till applikationens specifika krav snarare än att välja enbart baserat på storlek eller kostnad.

En metodisk urvalsprocess börjar generellt med att definiera det ärliga utgående vridmomentet och varvtalet, sedan minska utväxlingsalternativen och slutligen bekräfta att monteringskonfigurationen och miljöklassificeringen passar installationen. Att hoppa över något av dessa steg ökar risken för att välja en växellåda som är underdimensionerad för toppbelastningar eller som inte passar drivmotorns hastighetsområde.

Vilken är den framtida trenden för planetväxellådasteknologi?

Tekniken för planetväxellådan fortsätter att utvecklas tillsammans med bredare trender inom automation, precisionstillverkning och materialteknik.

Kompakta automationsdrifter integrerar i allt högre grad, växellåda och styrelektronik i ett enda hölje, vilket minskar installationens komplexitet samtidigt som fördelarna med vridmomentet hos planetkonstruktioner bibehålls. Smarta tillståndsövervakningssystem för växellådor använder inbyggda sensorer för att spåra vibrationer, temperatur och smörjtillstånd, vilket gör att underhållsteam kan identifiera utvecklingsproblem innan de orsakar oplanerade stillstånd. Lågljud växeldesign har blivit en växande prioritet när automatiserad utrustning flyttas in i miljöer som delas med mänskliga arbetare, vilket leder till förfining av tandprofildesign och tillverkningsprecision. Avancerad materialväxelteknik, inklusive förbättrad val av legeringar och ytbehandlingar, förlänger växelns livslängd och tillåter högre vridmoment inom samma fysiska envelope. Tillsammans pekar dessa utvecklingar mot planetväxellåda som är mer intelligenta, mer kompakta och bättre anpassade till kraven från moderna automatiserade system.

FAQ

Vad är en planetväxellåda?

En planetväxellåda är en växelreduktionsmekanism byggd kring ett centralt solhjul, kretsande planetväxlar och ett yttre ringdrev, utformat för att överföra högt vridmoment i ett kompakt hus.

Vad används planetväxellådan till?

En planetväxellåda används för att minska hastigheten och öka vridmomentet mellan en motor och driven utrustning, allmän inom robotik, industriell automation, biltransmissioner och tunga maskiner.

Hur fungerar ett planetväxelsystem?

Ett planetväxelsystem fungerar genom att planetväxeln går i grepp samtidigt med ett centralt solhjul och ett yttre ringhjul, med bäraren, solhjulet eller ringväxeln som fungerar som ingång, utgång eller fast element beroende på konfigurationen.

Vilka är fördelarna med planetväxellåda?

Fördelar med en planetväxellåda inkluderar hög vridmomentdensitet, kompakt storlek i förhållande till vridmomentkapacitet, koaxialaxeluppriktning och lastdelning över flera växelmaskor.

Planetarisk vs snäckväxellåda vilken är bättre?

Varken är generellt sett bättre, eftersom planetväxellådor generellt erbjuder högre effektivitet och vridmomentdensitet, medan snäckväxellådor ger självlåsande beteende som är användbart i specifika hålltillämpningar.

Hur länge håller en planetväxellåda?

Livslängden för en planetväxellåda beror på faktorer som belastningsförhållanden, underhåll av smörjning och uppriktning, med korrekt underhållna enheter som i allmänhet ger lång livslängd under nominella förhållanden.
