Hur man väljer en snäckväxellåda: 3 faktorer bortom priset

A snäckväxellåda används ofta i industriella transmissionssystem som kräver hastighetsreduktion, vridmomentomvandling och ett kompakt drivarrangemang. Typiska applikationer inkluderar marin utrustning, lyftmaskiner, scenlyftsystem, bearbetningsutrustning och automatiserade produktionslinjer.

Vid köp av en snäckväxellåda , men många köpare gör misstaget att bara fokusera på det ursprungliga priset. En lågkostnadsväxellåda kan tyckas ge bättre värde, men problem som överdrivet ljud, överhettning, otillräcklig lastkapacitet eller frekvent underhåll kan öka den totala ägandekostnaden.

Så, hur ska du välja rätt snäckväxellåda för din utrustning?

Enligt SGR, en tillverkare med mer än 10 års erfarenhet av utveckling och produktion av snäckväxellådor, bör köpare utvärdera tre nyckelfaktorer innan de fattar ett inköpsbeslut: material och tillverkningsprocesser, faktiska driftsprestanda och tillverkarens tekniska kapacitet och service efter försäljning.

01. Material och tillverkningsprocesser

Materialen som används i en snäckväxellåda och de processer som används för att tillverka dess komponenter har en direkt inverkan på slitstyrka, lastkapacitet, transmissionskvalitet och livslängd.

Även om två snäckväxellådor kan se likadana ut externt, kan deras interna komponenter och tillverkningsstandard vara avsevärt olika.

Maskaxelmaterial och värmebehandling

I en snäckväxellåda , bildar snäckaxeln och snäckhjulet kärntransmissionsparet.

Högkvalitativa snäckaxlar använder vanligtvis 20CrMnTi legerat stål, som kan uppkolas och kylas före precisionsslipning. När den kontrolleras på rätt sätt, ger uppkolning och härdning en hård, slitstark yta samtidigt som den behåller en tuffare kärna.

Precisionsslipning hjälper sedan till att förbättra maskens tandytas kvalitet och geometriska noggrannhet, vilket ger en jämnare ingrepp med snäckhjulet.

Dessa processer är särskilt viktiga i applikationer som involverar tunga belastningar eller längre driftsperioder, där slitage och kontaktförhållanden kan påverka växellådans prestanda över tid.

Som jämförelse kan en växellåda tillverkad med mindre lämpliga material eller otillräcklig värmebehandling uppleva snabbare slitage, ökat glapp eller försämrad transmissionsprestanda.

Snäckhjulsmaterial

Snäckhjulsmaterialet är lika viktigt.

Högpresterande legerat brons används vanligtvis i snäcktransmissionssystem på grund av dess gynnsamma friktions- och slitageegenskaper när den paras ihop med en lämplig snäckyta och smörjsystem.

Snäckan och snäckhjulet måste fungera tillsammans som ett matchat transmissionspar. Materialval, tandgeometri, ytfinish, smörjning och driftsförhållanden påverkar alla kontaktytornas prestanda.

Lägre kostnadsalternativ kan använda olika material för att minska tillverkningskostnaderna. Materialersättning bör dock alltid utvärderas mot växellådans faktiska belastning, hastighet, smörjning och livslängdskrav.

Varför tillverkningsnoggrannhet är viktigt

Bara bra material garanterar inte en högkvalitativ snäckväxellåda.

Tillverkningsnoggrannheten påverkar också tandkontakt, buller, vibrationer, temperatur och transmissionskonsistens.

När du jämför leverantörer kan du fråga om: snäckaxelmaterial och värmebehandling, snäckskivamaterial, tandbearbetnings- och slipprocesser, växelkontakt och monteringsinspektion, smörjkrav och kvalitetskontrollprocedurer.

Målet är inte bara att hitta en växellåda gjord av premiummaterial. Det är att hitta ett transmissionssystem vars material och tillverkningsprocesser är lämpliga för den avsedda tillämpningen.

02. Faktisk driftsprestanda: Effektivitet, belastningskapacitet och självlåsande

Den andra faktorn är hur snäckväxellådan presterar under verkliga driftsförhållanden.

Tre egenskaper förtjänar särskild uppmärksamhet: transmissionseffektivitet, lastkapacitet och självlåsande beteende.

Överföringseffektivitet och driftstemperatur

Överföringseffektiviteten påverkar hur mycket ineffekt som omvandlas till användbar uteffekt och hur mycket energi som går förlorad under drift.

I en worm gearbox, sliding contact between the worm and worm wheel creates friction. The actual efficiency depends on factors such as transmission geometry, gear ratio, materials, surface finish, lubrication, input speed, and operating load.

En designmetod som används för att förbättra snäckväxelns prestanda är den dubbla omslutande snäckväxelns design.

Jämfört med ett konventionellt cylindriskt snäckväxelpar kan en dubbelomslutande design ge en större kontaktyta och ingrepp över flera tänder när den är korrekt designad och tillverkad. Detta kan hjälpa till att fördela belastningen och förbättra transmissionens prestanda.

SGR:s dubbelomslutande snäckväxellådor använder denna transmissionsteknik för att stödja krävande industriella applikationer.

När man utvärderar växellådans effektivitet bör köpare överväga de avsedda driftsförhållandena snarare än att enbart förlita sig på en allmän effektivitetssiffra. Drifttemperatur, smörjning, kontinuerlig drift och värmeavledning bör också beaktas.

En växellåda som arbetar vid en olämplig temperatur för dess tillämpning kan kräva ytterligare utvärdering av dess belastning, utväxling, smörjning, installation eller kylningsförhållanden.

Lastkapacitet och utgående vridmoment

Lastkapacitet är en annan kritisk urvalsfaktor.

En växellåda måste kunna hantera det erforderliga kontinuerliga vridmomentet samt relevanta toppbelastningar och driftsförhållanden. Att välja en modell som endast baseras på nominell motoreffekt kan leda till en olämplig konfiguration.

Innan du väljer en snäckväxellåda , bekräfta det erforderliga utgående vridmomentet, ingående effekt och hastighet, reduktionsförhållande, kontinuerliga och toppbelastningar, arbetscykelstart- och stoppfrekvens, omgivningstemperatur och monterings- och installationsförhållanden.

För stora industriella tillämpningar inkluderar SGR:s sortiment av snäckväxellådor centrumavstånd från 100 till 710 mm och en utgående vridmomentkapacitet på upp till T2 ≤ 160 000 N·m, enligt företagets produktinformation.

Dessa specifikationer illustrerar utbudet av tunga transmissionslösningar som finns tillgängliga, men lämplig modell måste fortfarande väljas enligt de faktiska driftskraven.

För lyftmaskiner, gruvutrustning och andra krävande applikationer är rätt dimensionering avgörande för tillförlitlig drift.

Självlåsande: Ett viktigt övervägande för lyftapplikationer

Självlåsande är en annan egenskap som vissa köpare överväger när de väljer en snäckväxellåda.

I vissa konfigurationer av snäckväxellåda kan mekanismen motstå backkörning under specifika driftsförhållanden. Detta kan vara användbart i applikationer där lasten annars skulle kunna driva den utgående axeln bakåt.

Potentiella applikationer inkluderar scenlyftsystem, lyftmaskiner och andra mekanismer där backrörelse måste kontrolleras.

Men inte varje snäckväxellåda är tillförlitligt självlåsande. Självlåsande beteende beror på faktorer inklusive ledningsvinkel, friktionsförhållanden, smörjning, material, slitage och det faktiska drifttillståndet.

En växellåda bör inte antas ge en säkerhetshållningsfunktion bara för att den använder en snäckväxel.

För applikationer för lyft eller hängande last bör köpare bekräfta tillverkarens tekniska krav och avgöra om en oberoende broms eller annan säkerhetsanordning krävs enligt systemdesignen och tillämpliga standarder.

Det korrekta tillvägagångssättet är att utvärdera självlåsning som en del av det kompletta transmissions- och säkerhetssystemet.

03. Tillverkarens erfarenhet och kundservice

Ett växellådsköp ska inte upphöra när produkten levereras.

För tillverkare av industriutrustning och underhållsteam kan leverantörserfarenhet, teknisk support, reservdelstillgänglighet och svarstid påverka utrustningens övergripande tillförlitlighet.

Även när två produkter har liknande specifikationer och material kan skillnader i designerfarenhet, tillverkningskontroll, montering och applikationskunskap leda till olika driftsresultat.

Teknisk erfarenhet och produktutveckling

En erfaren växellådstillverkare kan hjälpa kunder att utvärdera driftkrav och identifiera en lämplig transmissionskonfiguration.

Till exempel kan valet av en snäckväxellåda kräva hänsyn till: erforderligt reduktionsförhållande, utgående vridmoment, ingångshastighet och effekt, installationsmått, axel- och flänskonfigurationer, kontinuerliga driftförhållanden, smörjning och temperatur och krav på självlåsning.

För OEM-projekt kan möjligheten att anpassa växellådans konfiguration till maskinens design vara lika viktig som standardproduktspecifikationerna.

Reservdelar och teknisk support

Service efter försäljning är särskilt viktig när en växellåda är integrerad i en produktionslinje eller tung maskin.

Om en växellåda behöver felsökning, underhåll eller byte kan försenad teknisk assistans eller otillgängliga reservdelar förlänga utrustningens stilleståndstid.

När du utvärderar leverantörer, överväg om de kan tillhandahålla teknisk rådgivning och produktval, installationsrelaterad vägledning, felsökningshjälp, reservdelssupport, responsiv kommunikation efter leverans.

En pålitlig leverantör bör kunna stödja kunden bortom den initiala transaktionen.

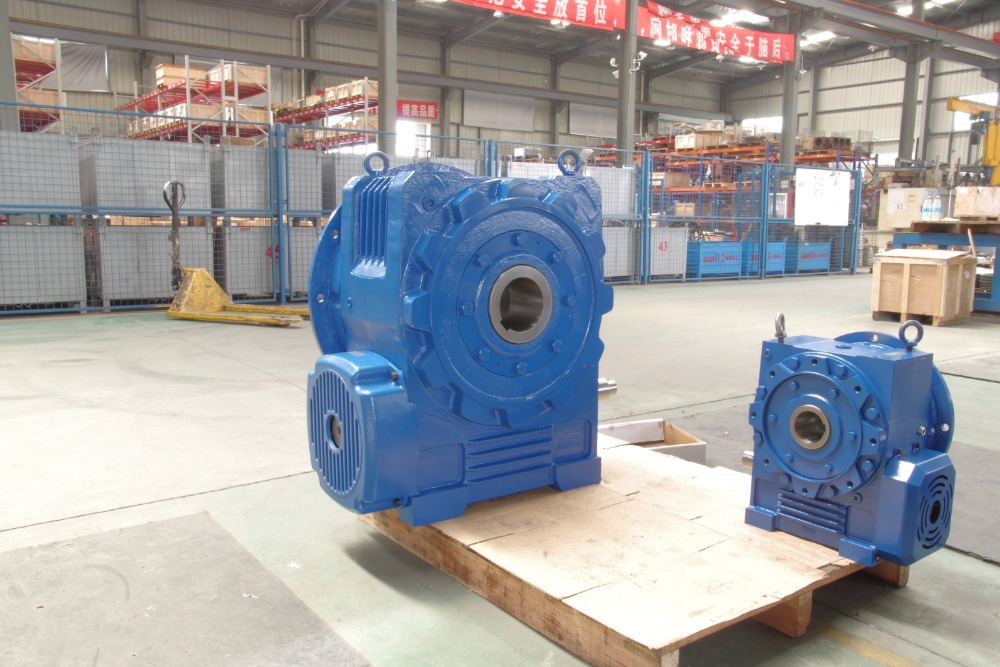

04.Varför välja SGR dubbelomslutande snäckväxellådor?

SGR har mer än 10 års erfarenhet av utveckling och tillverkning av snäckväxellådor. Dess dubbelomslutande snäckväxellådsteknologi fokuserar på design, tillverkning, montering och inspektion av snäck- och snäckhjulsparet.

Den dubbla omslutande designen möjliggör en större kontaktyta mellan snäckan och snäckhjulet än ett konventionellt cylindriskt snäckväxelarrangemang. Med lämplig geometri och tillverkningsnoggrannhet kan detta stödja mer fördelad tandbelastning och förbättrad transmissionsprestanda.

SGR har också bedrivit ett systematiskt arbete med relevanta lärosäten kring konstruktion av snäckväxellådor, tillverkningsprocesser, tillverkningsmontering och inspektionsmetoder.

För kunder som letar efter lösningar för industriella snäckväxellådor tillhandahåller SGR teknisk assistans för att hjälpa till att utvärdera applikationskrav och välja en lämplig konfiguration. (Författare: SGR, Angie Zhang)
