Förstå dubbelomslutande snäckväxellådor: En djupdykning i design och tillämpning

I en värld av kraftöverföring är det en ständig teknisk utmaning att uppnå högt vridmoment och smidig drift i ett kompakt utrymme. Bland de olika lösningarna kan dubbelomslutande snäckväxellåda framstår som en unik och mycket effektiv design för krävande applikationer. Till skillnad från vanliga snäckväxlar erbjuder denna konfiguration avsevärt ökad ytkontakt mellan snäckan och växeln, vilket leder till överlägsen belastningskapacitet och hållbarhet. Den här artikeln ger en omfattande utforskning av dubbelomslutande snäckväxelteknik, dess fördelar, idealiska användningsfall och kritiska urvalskriterier för att hjälpa dig förstå dess centrala roll i moderna maskiner.

Vad är en dubbelomslutande snäckväxel?

En dubbelomslutande snäckväxel är en specialiserad typ av växelsystem där både snäckan (skruven) och snäckväxeln (hjulet) är halsformade eller timglasformade. Detta innebär att masken sveper runt växeln och samtidigt omsluter växeln masken. Denna dubbelomslutande verkan skapar en mycket större kontaktyta mellan de matchande tänderna jämfört med en enkelomslutande eller cylindrisk snäckväxelsats. Den främsta fördelen med denna komplicerade design är dess förmåga att överföra exceptionellt höga vridmomentbelastningar utan att kompromissa med kompaktheten som är inneboende i snäckväxelkonstruktioner. Den komplexa geometrin kräver precisionstillverkning men belönas med oöverträffad prestanda i tuffa miljöer.

• Ökad kontaktyta: Den halsformade designen gör att flera tänder kan dela belastningen samtidigt, vilket drastiskt minskar belastningen på enskilda kuggar.
• Precisionstillverkning: Att producera dessa komponenter kräver avancerade CNC-maskiner och strikt kvalitetskontroll för att säkerställa perfekt ingrepp och optimal prestanda.
• Överlägsen lastfördelning: Belastningen är inte koncentrerad till en enda punkt utan fördelas över en bredare yta, vilket minimerar slitage.

Viktiga fördelar med dubbelomslutande snäckväxlar

Den unika geometrin hos dubbelomslutande snäckväxellåda översätts till flera distinkta driftsfördelar som gör den till det föredragna valet för tunga applikationer. Dessa växellådor är konstruerade för att utmärka sig där andra kan misslyckas, och erbjuder en blandning av kraft, tillförlitlighet och livslängd. Följande punkter beskriver kärnfördelarna som skiljer denna växellådas design från dess motsvarigheter.

• Högre vridmomentkapacitet: Den förstorade kontaktytan gör att systemet kan hantera stötbelastningar och upprätthålla högt vridmoment mer effektivt än standardsnäckväxlar.
• Förbättrad hållbarhet och livslängd: Med minskad belastning per ytenhet upplever komponenterna mindre slitage, vilket leder till en längre livslängd och minskat underhållsbehov.
• Kompakt design för höga reduktionsförhållanden: De ger höga enstegsreduktionsförhållanden i ett relativt litet paket, vilket sparar värdefullt utrymme i maskinlayouten.
• Tystare drift: Det mjuka ingreppet med flera tänder resulterar ofta i tystare och jämnare prestanda, vilket är avgörande i ljudkänsliga miljöer.

Jämförelse: Dubbla enveloping vs. Standard Worm Gears

När du väljer en växellåda är det avgörande att förstå prestandaskillnaderna mellan en dubbelomslutande och en vanlig cylindrisk snäckväxel. Tabellen nedan beskriver de viktigaste skillnaderna som påverkar tillämpningens lämplighet.

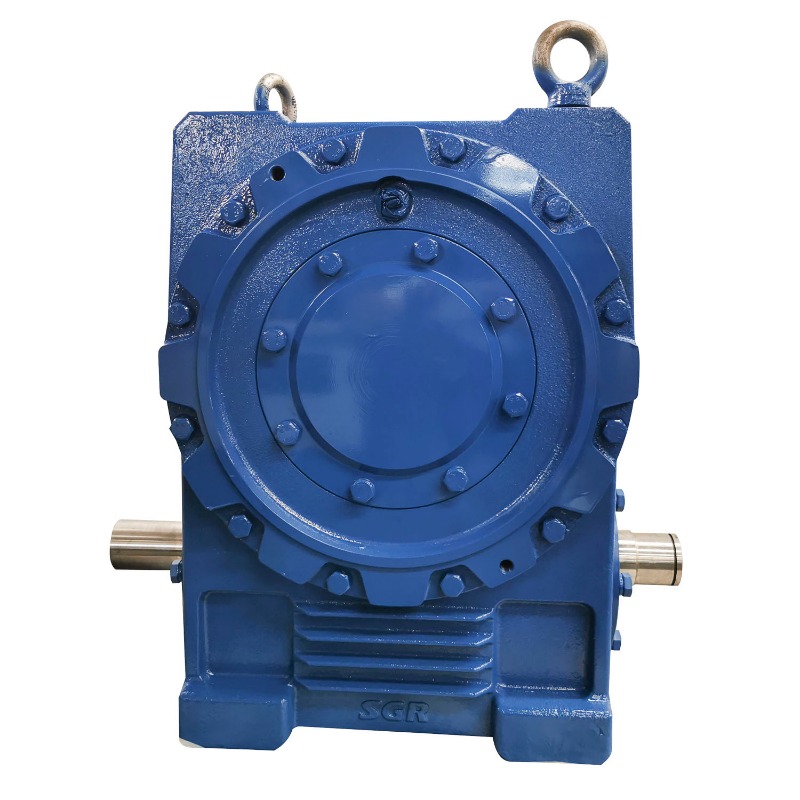

Högeffektiv dubbelomslutande snäckreducerare

Optimera prestanda med dubbelomslutande kugghjulsdesign

För att fullt ut utnyttja kapaciteten hos en dubbelomslutande växeldesign , flera faktorer måste noggrant beaktas. Optimering handlar inte bara om att välja växellåda; det handlar om att integrera det korrekt i ett system. Korrekt uppriktning, smörjning och termisk hantering är avgörande för att uppnå utlovad prestanda och livslängd. Att ignorera dessa aspekter kan förneka de inneboende fördelarna med denna robusta design.

• Precisionsinriktning: Felinriktning är en primär orsak till misslyckande. Dessa enheter måste installeras med extrem försiktighet för att säkerställa att snäckan och växeln är perfekt placerade i förhållande till varandra.
• Avancerade smörjsystem: Den höga glidkontakten genererar värme. Ett dedikerat smörjsystem med högkvalitativ, högviskös olja är avgörande för att minska friktionen, avleda värme och förhindra slitage.
• Värmehantering: För kontinuerlig drift med hög belastning kan externa kylningsmetoder som fläktar eller värmeväxlare vara nödvändiga för att upprätthålla optimala driftstemperaturer.
• Materialval: Snäckan är vanligtvis tillverkad av härdat stål, medan redskapet ofta är tillverkat av en mjukare bronslegering för att effektivt hantera friktion och slitage.

Industriella tillämpningar av tunga snäckväxellådor

Den robusta naturen hos kraftiga snäckväxellådor gör dem oumbärliga i industrier där utrustning pressas till dess gränser. Deras förmåga att ge ett massivt vridmoment i ett kompakt fotavtryck och motstå plötsliga stötbelastningar gör dem till en hörnsten i tunga maskiner. Från att flytta enorma vikter i gruvdrift till exakt positionering i rymden, dessa växellådor är de obesjungna hjältarna inom rörelsekontroll.

• Gruvdrift och mineralbearbetning: Används i transportördrifter, krossar och hissar där tillförlitlighet under extrem belastning inte är förhandlingsbar.
• Byggutrustning: Nödvändigt för grävmaskiners svängmotorer, mekanismer för lyft av kranar och betongblandartrummor.
• Materialhantering:
• Stålverk och valsverk: Används i rullbord och manipulatorer som hanterar glödhet metall under enorm kraft.
• Flyg och försvar: Finns i missiluppskjutningssystem och satellitpositioneringsmekanismer som kräver exakta rörelser under hög stress.

Välja en växellåda med högt vridmoment

Att välja rätt växellåda med högt vridmoment är ett avgörande beslut som påverkar effektiviteten, kostnaden och tillförlitligheten för hela ditt system. Urvalsprocessen går utöver att bara granska vridmomentvärden och involverar en helhetssyn på applikationens krav, miljöförhållanden och livscykelkostnader. Ett metodiskt tillvägagångssätt säkerställer att du får en växellåda som inte bara är tillräcklig, utan optimal för dina specifika behov.

• Definiera belastningsegenskaper: Analysera belastningens natur (konstant, variabel, stöt), dess storlek och det nödvändiga startmomentet.
• Bestäm reduktionsförhållande och utgångshastighet: Beräkna det nödvändiga förhållandet för att uppnå önskad utgående hastighet från din ingående motors varvtal.
• Bedöm miljöförhållanden: Tänk på faktorer som omgivningstemperatur, närvaro av damm eller fukt och tillgängligt utrymme för installation.
• Utvärdera servicefaktor: Välj alltid en växellåda med en servicefaktor som tar hänsyn till potentiella överbelastningar och allvaret i din applikation.
• Tänk på livscykelkostnad: Se bortom det ursprungliga inköpspriset. Ta hänsyn till förväntat underhåll, energieffektivitet och kostnader för mellantid.

Viktiga specifikationer att granska

När du granskar tillverkarens datablad för en snäckväxelhastighetsreducerare , var noga med dessa kritiska specifikationer för att säkerställa en perfekt matchning för din applikation.

FAQ

Vad är den största skillnaden mellan en enkel- och dubbelomslutande snäckväxel?

Den grundläggande skillnaden ligger i deras geometri. I en enkelomslutande (eller cylindrisk) snäckväxelsats är endast snäckväxeln strupad för att delvis linda runt den cylindriska snäckan. I en dubbelomslutande snäckväxellåda , både masken och växeln är strupade. Detta skapar en timglasformad mask som sveper runt redskapet, och en växel som samtidigt omsluter masken. Denna dubbla enveloping-verkan resulterar i en betydligt större kontaktyta mellan de ingripande tänderna, vilket är nyckeln till dess högre vridmomentkapacitet och hållbarhet jämfört med enkel-enveloping designen.

Varför är dubbelomslutande snäckväxellådor dyrare?

Den högre kostnaden för en dubbelomslutande snäckväxellåda hänförs direkt till dess komplexa tillverkningsprocess. Den halsformade, timglasformade geometrin hos både masken och växeln är extremt svår att producera. Det kräver specialiserade, precisions CNC-maskiner och strikt kvalitetskontroll för att säkerställa att de två komponenterna passar perfekt över den stora kontaktytan. Den extra bearbetningstiden, expertis och inspektionsprocesser som är involverade i att skapa denna exakta konjugeringsverkan bidrar till en högre initial kostnad än standardsnäckväxellådor, även om detta ofta motiveras av deras överlägsna prestanda och livslängd i krävande applikationer.

Hur underhåller jag en dubbelomslutande snäckväxel?

Att underhålla en dubbelomslutande snäckväxel är centrerad på korrekt smörjning och tillståndsövervakning. För det första är det viktigt att använda den exakta typen och viskositeten av smörjmedel som anges av tillverkaren, eftersom den höga glidkontakten är helt beroende av en robust oljefilm. Kontrollera regelbundet oljenivåerna och leta efter tecken på kontaminering eller nedbrytning. För det andra, övervaka driftstemperaturen och lyssna efter förändringar i ljudet, eftersom överhettning eller ovanligt ljud kan indikera felinriktning, överbelastning eller smörjningsproblem. Slutligen, följ ett strikt förebyggande underhållsschema för oljebyten och inspektioner för att proaktivt ta itu med slitage och säkerställa maximal livslängd.

Kan en snäckväxellåda användas för att backa eller hålla en last?

Ja, en av de inneboende fördelarna med varje snäckväxeldesign, inklusive dubbelt omslutande typ, är dess naturliga förmåga att förhindra backning. På grund av den höga friktionen och den specifika vinkeln på skruvgängan är systemet vanligtvis självlåsande. Detta innebär att en kraft som appliceras på den utgående axeln (växeln) inte kan backdriva den ingående axeln (snäcken). Denna funktion gör snäckväxelhastighetsreducerares utmärkt för applikationer som transportörer på sluttningar, hissar och hissar där en felsäker hållarmekanism krävs för att förhindra att lasten sjunker okontrollerat om strömförsörjningen går förlorad.

Vilka är tecknen på fel i en kraftig snäckväxellåda?

Att känna igen tidiga tecken på misslyckande i en kraftig snäckväxellåda kan förhindra katastrofala driftstopp. Nyckelindikatorer inkluderar en märkbar ökning av driftstemperaturen, vilket ofta pekar på smörjproblem eller överbelastning. Ovanliga ljud som slipning, knackningar eller överdrivet gnäll tyder på slitage, gropbildning eller felinställning av kugghjulens tänder. Synliga oljeläckor runt tätningar indikerar tätningsfel, vilket kan leda till otillräcklig smörjning. Slutligen, en förlust av positionsnoggrannhet eller en ökning av glapp (fri rörelse) i den utgående axeln är tydliga mekaniska tecken på internt slitage som kräver omedelbar undersökning och underhåll.
