Dubbla omslutande snäckväxelreducerfunktioner, applikationer och val överväganden

Som en typ av framväxande kraftöverföringsutrustning, dubbla omslutande snäckväxelreducerare har använts i stor utsträckning under de senaste åren för applikationer som lyftmaskiner, små vinschar, bandtransportörer och flodslussar, tack vare fördelar som höga utväxlingsförhållanden, utmärkt prestanda och låg kostnad.

Dubbla omslutande snäckväxelreducerare är också SGR:s kärnprodukter. I den här artikeln kommer vi att introducera funktionerna, tillämpningarna och valet av de dubbla omslutande snäckväxelreducerarna.

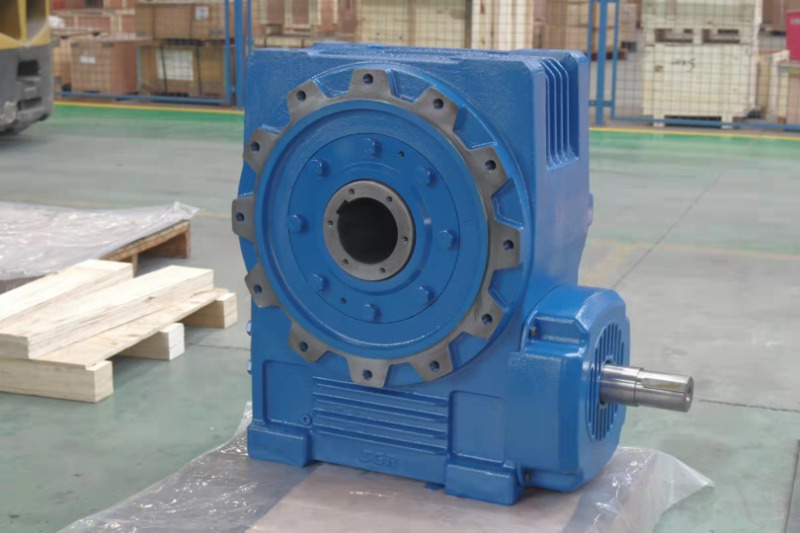

Hur ser en dubbelomslutande snäckväxelreducerare ut?

En dubbelomslutande snäckväxelreducerare består huvudsakligen av en snäcka och ett snäckhjul; typiskt är vinkeln mellan de två korsande axlarna 90°, och enheten används för att överföra rörelse och kraft mellan dessa icke-parallella, icke-korsande axlar. Masken fungerar som det drivande elementet; utseendemässigt påminner snäckan om en bult, medan snäckhjulet ser ut ungefär som ett spiralformigt cylindriskt kugghjul.

Snäckan är ett kugghjul som har en eller flera spiralformade gängor som griper in i ett snäckhjul för att bilda ett kugghjulspar för icke-parallella, icke-korsande axlar. Dess stigningsyta kan vara cylindrisk, konisk eller toroidformad. Under drift glider snäckhjulets tänder och rullar längs snäckans spiralformade yta. Vid första anblicken ser det ut som en skruv som driver ett stort kugghjul.

Det är dock viktigt att notera att driften av en dubbelomslutande snäckväxelreducerare är inte en standardmässig växelverkan; snarare handlar det om att trådarna driver växeln.

Funktioner hos en dubbelomslutande snäckväxelreducerare

När motorn driver snäckan att rotera med hög hastighet, trycker de spiralformade gängorna på snäckan - som fungerar som en skruv - kontinuerligt mot snäckväxelns tänder, vilket får den att rotera långsamt runt sin egen axel. Det krävs många varv av snäckan för att driva snäckväxeln genom en enda rotation; denna hastighetsminskning resulterar i ett ökat vridmoment.

Men till skillnad från standardväxlar - som främst involverar rullfriktion i kombination med en liten mängd glidfriktion - förlitar sig snäckväxlar nästan helt på glidfriktion under hela driften. Följaktligen tenderar snäckväxelreducerare att generera betydande värme och uppleva avsevärt slitage.

En dubbelomslutande snäckväxelreducerare har följande egenskaper:

• De erbjuder ett högt enstegsutväxlingsförhållande, vanligtvis från 10:1 till 100:1; i effektöverförande indexeringsmekanismer kan detta förhållande överstiga 1 500:1.
• Ingreppsåtgärden involverar linjekontakt, vilket möjliggör överföring av betydande kraft.
• De har en kompakt struktur, smidig drift och låga ljudnivåer.

Varför är dubbla omslutande snäckväxelreducerare oumbärliga

Dubbla omslutande snäckväxelreducerare har en unik egenskap som inte finns i andra typer av reducerare: självlåsande förmåga.

Detta innebär att när snäckans ledningsvinkel är mindre än den ekvivalenta friktionsvinkeln mellan växlarna, uppvisar enheten omvänd rörelse självlåsning; med andra ord kan masken driva maskhjulet, men maskhjulet kan inte driva masken.

Denna funktion är väsentlig för lyftmekanismer. Till exempel, i applikationer som lyftplattformar, elektriska hissar, ventilställdon och medicinska lyftsängar, skulle användning av en planetväxelreducerare eller en RV-reducerare resultera i att lasten faller fritt på grund av omvänd rotation under ett strömavbrott. Däremot skulle en dubbelomslutande snäckväxelreducerare låsas på plats, vilket garanterar absolut säkerhet.

De primära användningsområdena för snäckväxelreducerare med dubbla höljen – inklusive kranar, brokranar, hissar, scenhissar, roterande plattformar och åkattraktioner i nöjesparker – visar ytterligare vikten av denna funktion.

När du väljer en snäckväxelreducerare bör följande faktorer beaktas:

Balansera reduktionsförhållande och effektivitet

Dubbla omslutande snäckväxelreducerare arbetar baserat på glidfriktion. Deras reduktionsförhållanden sträcker sig typiskt från 5:1 till 100:1; ju högre reduktionsförhållande, desto mindre ledningsvinkel och desto lägre verkningsgrad. När du väljer en dubbelomslutande snäckväxelreducerare är det nödvändigt att ta hänsyn till både reduktionsförhållandet och effektiviteten för att välja en modell som uppfyller kraven för båda parametrarna.

Dessutom, för långtidsdrift, måste värmeavledningsåtgärder övervägas - som att installera fläktar eller oljekylsystem, eller välja ett gjutjärnshus utrustat med kylflänsar.

Var uppmärksam på materialen och tillverkningsprocesserna för dubbla omslutande snäckväxelreducerare.

Materialen och tillverkningsprocesserna är kritiska faktorer som bestämmer prestandan hos dubbla omslutande snäckväxellådor. Ledande tillverkare använder vanligtvis legerat stål (som 20CrMnTi) för masken och tennbrons (ZCuSn10P1) eller aluminiumbrons för snäckväxeln – material som erbjuder utmärkta slitage- och friktionsreducerande egenskaper. Komponenter genomgår uppkolning, härdning och slipning för att uppnå hög hårdhet och uthållig slitstyrka, vilket resulterar i hög transmissionseffektivitet och lång livslängd.

Om gjutjärn däremot ersätter snäckväxelmaterialet i sämre produkter, minskar livslängden avsevärt.

Förtydliga de faktiska driftsförhållandena för applikationen.

Dubbla omslutande snäckväxelreducerare har självlåsande egenskaper som effektivt förbättrar den mekaniska säkerheten; följaktligen används de ofta i utrustning som kräver lyftning, tiltning, invertering eller portmanövrering – såsom godshissar, automatiserade parkeringssystem, scenhissar, slussar och svetspositionerare.

När du väljer en dubbelomslutande snäckväxelreducerare, om enheten är avsedd för att lyfta, luta eller bibehålla position (t.ex. i lyftplattformar eller grindar), är dess självlåsande förmåga en kritisk faktor. Dessutom, eftersom snäckväxelreducerare erbjuder lägre stötmotstånd jämfört med planetväxelreducerare, krävs noggrann övervägande om applikationen involverar stötbelastningar.

Säkerställ kompatibilitet med avseende på utgående vridmoment och monteringskonfiguration.

Dubbla omslutande snäckväxelreducerare är främst lämpade för applikationer med låg hastighet och högt vridmoment. Innan du väljer, verifiera att det faktiska utgående vridmomentet uppfyller följande kriterium: Faktiskt utgående vridmoment ≤ Nominellt utmatat vridmoment × Servicefaktor (servicefaktorn bestäms av belastningstypen, vanligtvis från 1,2 till 2,0).

Dessutom använder de flesta vanliga tillverkare modulära konstruktioner för snäckreducerare, och erbjuder olika monteringskonfigurationer som fotmontering, flänsmontering och montering av ihålig axel. Eftersom dessa enheter vanligtvis har en rätvinklig utgång är det viktigt att bekräfta kompatibiliteten med utrustningens layout. Dessutom måste uppmärksamhet ägnas åt gränssnittsspecifikationer – såsom axelförlängningsdimensioner, kilspårspecifikationer och flänshålsavstånd – för att förhindra installationsproblem på plats.

Välj en pålitlig tillverkare av snäckväxelreducerare med dubbla kuvert

Att börja vid källan genom att välja en pålitlig och pålitlig tillverkare kan spara en hel del problem. Om den dubbla omslutande snäckväxelreduceraren är avsedd att användas i specialiserad utrustning – såsom marina fartyg, hissar eller lyftmaskiner – är det tillrådligt att verifiera om tillverkaren innehar relevanta industricertifieringar; till exempel kräver marina applikationer helst certifiering från Russian Maritime Register of Shipping (RS).(Författare, SGR, Angie Zhang)
