Skillnaden mellan koaxial och rätvinklig planetväxellåda

Planetväxellådor representerar en av de mest effektiva och kompakta lösningarna för kraftöverföring i industrimaskiner. Att förstå de grundläggande skillnaderna mellan koaxial- och rätvinkliga konfigurationer är avgörande för att välja det optimala systemet för specifika applikationer. Den här omfattande guiden utforskar båda designernas funktionsprinciper, prestandaegenskaper och idealiska användningsfall samtidigt som man lyfter fram hur specialiserade tillverkare gillar Shanghai SGR Heavy Industry Machinery Co., Ltd. utnyttja avancerad teknik för att leverera högpresterande lösningar.

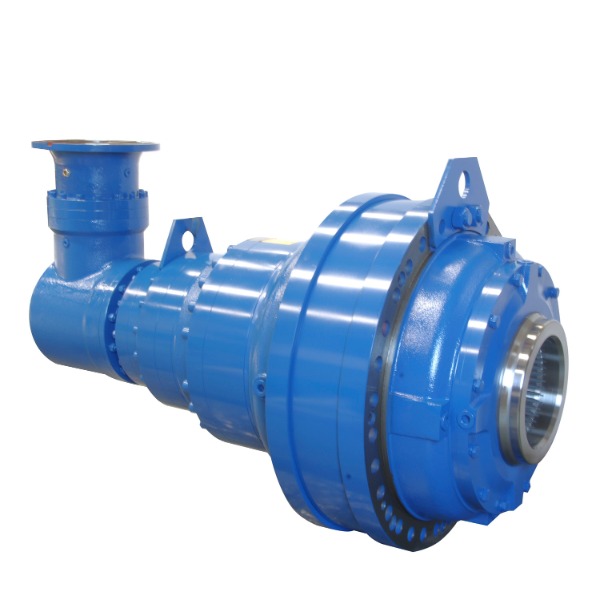

Flänsingång rät vinkel Big Output Moment Planetväxellåda med motor

Förstå Planetväxellåda Fundamentals

Innan du undersöker specifika konfigurationer är det viktigt att förstå de grundläggande principerna som gör planetväxelsystemen unikt effektiva inom många industrier. Planetväxellådan, även känd som en epicyklisk växellåda, har ett centralt solhjul, flera planetväxlar monterade på en bärare och en yttre ringväxel som går i ingrepp med planeterna. Detta arrangemang skapar flera kraftvägar och fördelar belastningen över flera kontaktpunkter för exceptionell vridmomentdensitet och effektivitet.

• Kompakt kraftöverföring med höga vridmoment-till-vikt-förhållanden
• Flera kraftbanor som fördelar belastningen över flera redskapsmaskor
• Överlägsen effektivitet genom minimerad glidfriktion
• Exakt positioneringsförmåga med minimalt spel
• Utmärkt stötdämpning genom lastdelning

Kärnkomponenter och deras funktioner

Varje planetväxelsystem består av flera kritiska komponenter som arbetar i harmoni för att överföra kraft effektivt. Solhjulet fungerar som den centrala ingångskomponenten, medan planethjulen roterar runt det och samtidigt är i ingrepp med både sol- och ringhjulen. Planetbärarenheten förbinder planeterna och ger utsignalen i de flesta standardkonfigurationer, även om olika arrangemang kan producera olika hastighetsförhållanden och riktningar.

• Solutrustning: Central komponent som får ineffekt
• Planetväxlar: Vanligtvis tre eller fler växlar som kretsar kring solhjulet
• Planetbärare: Strukturell komponent som håller planetväxlar på plats
• Ringväxel: Ytterväxel med invändiga tänder som omsluter systemet
• Utgångsmekanism: Varierar beroende på konfiguration (bärare, ring eller sol)

Koaxialplanetväxellådor: Design och tillämpningar

Koaxiala planetväxellådor har ingående och utgående axlar inriktade längs samma rotationsaxel, vilket skapar en enkel kraftöverföringsbana med exceptionell effektivitet. Denna konfiguration är särskilt uppskattad i applikationer där utrymmesbegränsningar och enkel uppriktning är primära överväganden. Den inneboende symmetrin hos koaxialkonstruktioner bidrar till balanserad lastfördelning och minimal vibration, vilket gör dem idealiska för precisionsapplikationer.

• Ingående och utgående axlar delar samma rotationsaxel
• Exceptionell effektivitet (ofta 97 % eller högre per steg)
• Kompakta radiella dimensioner med hög effekttäthet
• Minimal vibration och bullergenerering
• Förenklade monterings- och uppriktningsprocedurer

Prestandaegenskaper hos koaxialdesigner

Prestandafördelarna med koaxiala planetväxellådor gör dem lämpliga för krävande applikationer inom olika industrier. Deras höga effektivitet härrör från minimal effektförlust genom växelingreppen, medan deras kompakta formfaktor möjliggör integration i miljöer med begränsade utrymmen. Planetsystemens balanserade natur minskar naturligtvis vibrationer, vilket bidrar till längre komponentlivslängd och förbättrad driftsstabilitet.

Rättvinklade planetväxellådor: Design och applikationer

Planetväxellådor i rät vinkel har ett konisk växelsteg som omdirigerar kraftöverföringen med 90 grader, vilket skapar mångsidiga lösningar för applikationer med vinkelräta in- och uteffektkrav. Denna konfiguration kombinerar robustheten hos planetväxel med riktningsflexibiliteten hos koniska växlar, vilket erbjuder unika fördelar vid optimering av maskinlayout. Den rätvinklig planetväxellåda Designen är särskilt fördelaktig när drivmotorn måste placeras parallellt med den drivna komponenten.

• 90-graders kraftöverföring mellan ingång och utgång
• Utrymmesbesparande konfiguration för specifika maskinlayouter
• Kombination av planet- och konisk kugghjulsteknologi
• Utmärkt monteringsflexibilitet i trånga utrymmen
• Finns i olika utgående konfigurationer (solid axel, ihålig axel)

Prestandaegenskaper hos rätvinkliga mönster

Vinklade planetväxellådor ger unika prestandaegenskaper som gör dem oumbärliga i specifika applikationer. Införandet av ett vinkelväxelsteg introducerar olika effektivitetsöverväganden samtidigt som det ger ovärderlig riktningsflexibilitet. Att förstå dessa prestandaparametrar är avgörande för korrekt applikationsteknik och val.

Jämförande analys: koaxiala vs. rätvinkliga planetväxellådor

Att välja mellan koaxiala och rätvinkliga planetväxellådor kräver noggrant övervägande av applikationskrav, rumsliga begränsningar och prestandaprioriteringar. Varje konfiguration erbjuder distinkta fördelar som gör den bättre lämpad för specifika scenarier. Denna jämförande analys undersöker de kritiska skillnaderna för att informera urvalsprocessen.

• Skillnader i axelarrangemang och deras inverkan på maskindesign
• Effektivitetsjämförelser över driftsområden
• Vridmomentdensitet och kraftöverföringsförmåga
• Applikationsspecifika fördelar och begränsningar
• Kostnadsöverväganden under hela utrustningens livscykel

Jämförelse av effektivitet och kraftöverföring

Effektivitet representerar en av de viktigaste skillnaderna mellan koaxial- och rätvinkliga planetväxellådor. Den direkta kraftvägen hos koaxialkonstruktioner minimerar energiförlusterna, medan rätvinkliga konfigurationer upplever ytterligare förluster vid gränssnittet för vinkelväxeln. Denna effektivitetsskillnad blir allt viktigare i högcykelapplikationer där energiförbrukningen avsevärt påverkar driftskostnaderna.

Applikationsspecifika urvalsriktlinjer

Det optimala valet mellan koaxial- och rätvinkliga planetväxellådor beror mycket på de specifika applikationskraven och begränsningarna. Koaxialkonstruktioner utmärker sig vanligtvis i applikationer som kräver maximal effektivitet och enkel kraftöverföring, medan rätvinkliga konfigurationer löser specifika rumsliga utmaningar. Att förstå dessa tillämpningsriktlinjer säkerställer korrekt växellåda för långsiktig tillförlitlighet och prestanda.

• Koaxial föredragen för: högeffektiva krav, direktdrivningstillämpningar
• Rätt vinkel föredragen för: layouter med begränsad utrymme, 90° kraftöverföring
• Båda konfigurationerna lämpar sig för: applikationer med högt vridmoment, precisionspositionering
• Särskilda hänsyn till: tuffa miljöer, underhållstillgänglighet
• Livscykelkostnadsfaktorer: initial investering kontra operativ effektivitet

Avancerad teknik i moderna planetväxelsystem

Modern planetväxellådas design innehåller avancerade ingenjörsprinciper och tillverkningsteknologier för att uppnå oöverträffade prestandanivåer. Företag gillar Shanghai SGR Heavy Industry Machinery Co., Ltd. använda sofistikerade designoptimeringssystem och precisionstillverkningsutrustning för att producera växellådor som uppfyller krävande industristandarder. Deras forsknings- och utvecklingsteam, bestående av doktorer och seniora ingenjörer, har utvecklat specialiserade system inklusive Planetary Gearbox och Planar Double-Enveloping Worm Gear Optimization Design System.

• Avancerad tandprofiloptimering för belastningsfördelning
• Precisionstillverkning med CNC-maskiner
• Omfattande testning med effekt- och effektivitetstestsystem
• Innovativa material och värmebehandlingsprocesser
• Integrerade design-, produktions- och tekniska servicesystem

Innovation i lågbrus planetväxellåda design

Bullerreducering representerar ett betydande fokus i utvecklingen av modern planetväxellåda, särskilt när industrier implementerar strängare arbetsplats- och miljöstandarder. Avancerade tekniska tillvägagångssätt inkluderar optimerade tandmodifieringar, precisionstillverkningstoleranser och specialiserade vibrationsdämpningstekniker. Jakten på planetväxellåda med låg ljudnivå lösningar har blivit en konkurrenskraftig skillnad bland ledande tillverkare.

• Precisionsslipning av kugghjul för optimala ingreppsegenskaper
• Avancerade lagerval och monteringstekniker
• Husdesignoptimering för vibrationsdämpning
• Smörjsystemteknik för bullerreducering
• Omfattande testning med akustisk mätutrustning

Välja rätt planetväxellåda för din applikation

Korrekt val av planetväxel kräver systematisk utvärdering av flera tekniska parametrar och driftsöverväganden. Utöver det grundläggande beslutet om koaxial kontra rät vinkel måste ingenjörer överväga vridmomentkrav, hastighetsförhållanden, miljöförhållanden och livscykelförväntningar. Detta urvalsramverk hjälper till att identifiera den optimala konfigurationen samtidigt som man undviker vanliga fallgropar i växellådsspecifikationen.

• Omfattande bedömning av vridmoment och hastighetskrav
• Analys av monteringsbegränsningar och rumsliga begränsningar
• Utvärdering av miljöfaktorer och arbetscykel
• Hänsyn till underhållskrav och tillgänglighet
• Analys av total ägandekostnad utöver den ursprungliga köpeskillingen

Teknisk specifikationsutveckling

Att skapa omfattande tekniska specifikationer är ett kritiskt steg i valet av planetväxellåda. Väldefinierade specifikationer säkerställer att den valda växellådan kommer att fungera tillförlitligt under sin avsedda livslängd samtidigt som den uppfyller alla applikationskrav. Denna process bör omfatta både prestandaparametrar och fysiska egenskaper.

FAQ

Vad är den typiska livslängden för en planetväxel?

Livslängden för en planetväxellåda varierar avsevärt beroende på applikationsförhållanden, underhållspraxis och belastningsegenskaper. Under korrekta driftsförhållanden med lämpligt underhåll uppnår högkvalitativa planetväxellådor vanligtvis 20 000 timmars livslängd. Kritiska faktorer som påverkar livslängden inkluderar korrekt smörjning, driftstemperaturer inom designgränserna, undvikande av stötbelastningar som överstiger den nominella kapaciteten och inriktningsprecision. Tillverkare gillar Shanghai SGR Heavy Industry Machinery Co., Ltd. konstruerar sina växellådor för förlängd livslängd genom robust design, premiummaterial och precisionstillverkning.

Hur uppnår en planetväxel hög vridmomentdensitet?

Planetväxellådor uppnår exceptionell vridmomentdensitet genom sin unika kraftdelande arkitektur. Till skillnad från konventionella växellådor som överför kraft genom ett enda växelnät, fördelar planetsystem vridmoment över flera planetväxlar samtidigt. Denna lastdelning möjliggör mer kompakta konstruktioner samtidigt som den hanterar högre vridmoment. Dessutom skapar det koaxiala arrangemanget en balanserad kraftfördelning som minimerar lagerbelastningar och husspänningar, vilket ytterligare bidrar till kompakta dimensioner. Den planetväxellåda med högt vridmoment konfiguration representerar en av de mest utrymmeseffektiva kraftöverföringslösningarna som finns.

Kan planetväxellådor användas i högprecisionsapplikationer?

Absolut. Planetväxellådor är exceptionellt väl lämpade för högprecisionstillämpningar när de tillverkas med lämpliga toleranser och precisionskomponenter. Nyckelprecisionsindikatorer inkluderar lågt spel (ofta under 1 bågemin i precisionsmodeller), hög vridstyvhet och utmärkt positionsrepeterbarhet. För applikationer som kräver extrem precision, specialiserad precision planetväxellåda Designen innehåller funktioner som förspända lager, precisionsslipade kugghjul och optimerade kuggprofiler. Dessa egenskaper gör planetväxellådor idealiska för robotik, flyg, medicinsk utrustning och andra applikationer som kräver exakt rörelsekontroll.

Vilket underhåll kräver planetväxellådor?

Planetväxellådor kräver relativt minimalt underhåll jämfört med många andra kraftöverföringskomponenter, men korrekt skötsel förlänger livslängden avsevärt. Primära underhållsaktiviteter inkluderar regelbunden smörjning enligt tillverkarens specifikationer, periodisk inspektion för tätningsintegritet och övervakning av ovanligt ljud eller temperaturökningar. Modernt underhåll av planetväxellådan praxis betonar tillståndsbaserad övervakning snarare än byte med fasta intervall, genom att använda vibrationsanalys, oljeanalys och termisk övervakning för att förutsäga underhållsbehov innan fel inträffar.

Hur väljer jag mellan inline och rätvinkliga planetväxellådor?

Valet mellan inline (koaxial) och rätvinkliga planetväxellådor beror främst på rumsliga begränsningar och effektivitetskrav inom din specifika applikation. Koaxialdesigner erbjuder högre effektivitet och vanligtvis högre vridmomentdensitet, vilket gör dem idealiska när in- och utgångsjustering är enkel. Rättvinklade konfigurationer löser rumsliga utmaningar där drivmotorn måste placeras vinkelrätt mot den drivna komponenten, dock med en liten effektivitetsavvägning på grund av det extra koniska växelsteget. Tänk på den kompletta systemlayouten, tillgängligheten för underhåll och effektivitetskrav när du fattar detta grundläggande valbeslut.
