Koaxial planetväxellåda: struktur, fördelar, applikationer och urvalsguide

A koaxial planetväxellåda är en kompakt och högpresterande transmissionslösning designad för applikationer som kräver högt vridmoment, effektiv kraftöverföring och en utrymmesbesparande struktur. Jämfört med konventionella växelreducerare kombinerar en koaxial planetväxellåda ett planetväxeltransmissionssystem med ett in-line in- och utgångsarrangemang, vilket gör den lämplig för ett brett utbud av industrimaskiner.

Från borrutrustning och gruvmaskiner till kranar, jordbruksmaskiner och andra tunga applikationer, koaxiala planetväxellådor ger pålitlig vridmomentöverföring samtidigt som de behåller ett kompakt fotavtryck.

Men hur fungerar en koaxial planetväxellåda, och hur ska du välja rätt modell för din utrustning?

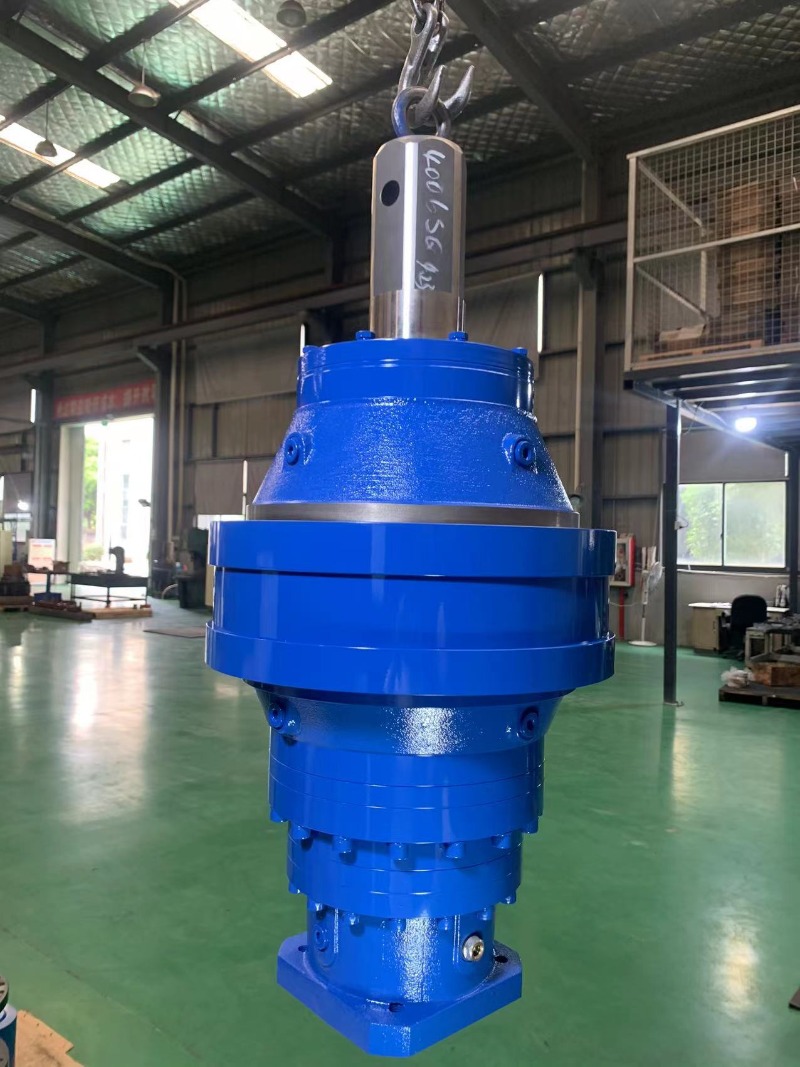

Vad är en koaxial planetväxellåda?

A koaxial planetväxellåda är en typ av planetväxelreducerare där den ingående axeln och den utgående axeln är anordnade på samma axel.

Planettransmissionssystemet består vanligtvis av: solhjul, planetväxlar, planetbärare och inre ringväxlar.

Under drift överför solhjulet kraft till flera planetväxlar. Planetdreven roterar runt solhjulet medan de kopplas in i det inre ringhjulet. Eftersom flera växlar delar på den överförda belastningen, kan en planetväxellåda uppnå hög vridmomentkapacitet i ett relativt kompakt hus.

Den koaxiala konfigurationen gör det också lättare att integrera växellådan med motorer och andra mekaniska komponenter där installationsutrymmet är begränsat.

Viktiga fördelar med en koaxial planetväxellåda

1. Hög vridmomentkapacitet

En av de viktigaste fördelarna med planettransmission är dess lastdelningsförmåga.

Flera planetväxlar fördelar den överförda belastningen, vilket gör att växellådan kan hantera högt vridmoment och tunga driftsförhållanden.

Detta gör koaxiala planetväxellådor lämpliga för utrustning som kräver högt startmoment, frekvent backning eller kontinuerlig drift.

2. Kompakt och utrymmesbesparande design

Det koaxiala in- och utgångsarrangemanget tillåter växellådan att bibehålla en relativt kompakt struktur.

Jämfört med vissa konventionella transmissionssystem kan en koaxial planetväxellåda ge högt vridmoment utan att kräva överdrivet installationsutrymme.

Detta är särskilt användbart när växellådan måste integreras i kompakta maskiner.

3. Hög överföringseffektivitet

En väldesignad planetväxellåda kan uppnå hög mekanisk effektivitet eftersom kraften fördelas mellan flera växelmaskor.

Hög effektivitet kan bidra till att minska energiförlusterna och förbättra maskinens totala prestanda.

4. Stabil drift

Den symmetriska planetstrukturen ger en balanserad lastfördelning runt den centrala axeln.

Detta hjälper till att minska ojämn belastning och bidrar till stabil drift, särskilt under hög belastning.

5. Flexibla reduktionsförhållanden

Planetväxellådor kan använda enstegs-, tvåstegs- eller flerstegskonfigurationer.

Genom att kombinera olika planetsteg kan tillverkare tillhandahålla ett brett utbud av reduktionsförhållanden för att möta olika utgående hastigheter och vridmomentkrav.

Var används koaxialplanetväxellådor?

Den kompakta strukturen och höga vridmomentkapaciteten hos koaxiala planetväxellådor gör dem lämpliga för många industriella tillämpningar.

Borrutrustning

Borrmaskiner kräver högt vridmoment, tillförlitlig drift och motståndskraft mot stötbelastningar.

Koaxialplanetväxellådor kan användas i borrutrustning där högt vridmoment och kompakt installation är viktigt.

Typiska applikationer inkluderar: elektriska borriggar, horisontell riktningsborrutrustning, tekniska borrmaskiner och markborrutrustning.

Gruvmaskiner

Gruvutrustning arbetar ofta under tunga belastningar, damm, vibrationer och långa arbetscykler.

En kraftig koaxial planetväxellåda kan ge det vridmoment och den hållbarhet som krävs för gruvmaskiner som transportörer, krossar, matare och annan materialhanteringsutrustning.

Kranar och lyftutrustning

Kranar och lyftmaskiner kräver pålitlig vridmomentöverföring och kontrollerad utgående hastighet.

Koaxialplanetväxellådor kan integreras i lyft- och körsystem där högt vridmoment och kompakta dimensioner krävs.

Jordbruks- och boskapsmaskiner

Modern jordbruksutrustning kräver ofta kompakta men kraftfulla transmissionssystem.

Koaxiala planetväxellådor kan användas i jordbruksmaskiner som arbetar under varierande belastningar och krävande utomhusförhållanden.

Metallurgisk och industriell utrustning

Tung industriell utrustning inom metallurgi och tillverkning arbetar ofta kontinuerligt under höga belastningar.

Den höga lastkapaciteten och stabila transmissionsegenskaperna hos planetväxellådor gör dem lämpliga för krävande industriella miljöer.

Hur väljer man rätt koaxial planetväxellåda?

Val av växellåda bör inte baseras enbart på reduktionsförhållandet.

Innan du väljer en koaxial planetväxellåda, överväg följande parametrar.

Utgångsmoment

Bestäm det kontinuerliga och maximala vridmomentet som krävs av maskinen.

Den valda växellådan bör ha tillräcklig vridmomentkapacitet för att klara både normal drift och oväntade belastningstoppar.

Reduktionsförhållande

Reduktionsförhållandet bestämmer förhållandet mellan ingångshastighet och utgående hastighet.

Välj lämpligt förhållande enligt utrustningens önskade utgångshastighet.

Ingångseffekt och hastighet

Växellådan måste anpassas till motorns märkeffekt och ingångsvarvtal.

En felaktig kombination kan resultera i överdriven värmeutveckling, överbelastning eller för tidigt slitage av komponenter.

Arbetsvillkor

Tänk på den faktiska driftsmiljön, inklusive: arbetstimmar per dag, belastningstyp, stötbelastningar, start- och stoppfrekvens, omgivningstemperatur, damm och fukt och installationsposition.

Dessa faktorer är väsentliga för att bestämma lämplig växellådskonfiguration och servicefaktor.

Montering och utgångskonfiguration

Monteringsmått, ingångsanslutning, utgående axel, fläns och installationsriktning måste matcha maskinen.

För OEM-tillämpningar kan anpassade monterings- och utgångskonfigurationer krävas.

Varför rekommenderar du att du väljer SGR koaxialplanetväxellådor?

SGR är en industriell växellådstillverkare som specialiserat sig på planetväxelreducerare och snäckväxelreducerare.

SGR koaxialplanetväxellådor är designade för applikationer som kräver högt vridmoment, kompakta dimensioner, pålitlig transmission och flexibla konfigurationer.

Planetväxellådorna använder höghållfasta växelmaterial och precisionstillverkningsprocesser för att förbättra växelns hållbarhet och transmissionsprestanda.

Beroende på applikation kan SGR tillhandahålla olika planetsteg, reduktionsförhållanden, ingångskonfigurationer och utgångslösningar.

SGR planetväxelreducerare används ofta i: elektriska borriggar, bandmaskiner, vindkraftsutrustning, jordbruks- och boskapsmaskiner, gruvmaskiner, metallurgisk utrustning och kranar och lyftmaskiner.

För OEM-maskintillverkare kan SGR också tillhandahålla applikationsbaserad teknisk support för att hjälpa kunder att välja lämplig växellåda enligt motoreffekt, utgående vridmoment, hastighet, installationsmått och arbetsförhållanden.

A koaxial planetväxellåda kombinerar planettransmissionens höga vridmomentkapacitet med en platsbesparande in-line-konfiguration. Dess kompakta design, höga lastkapacitet, effektiva kraftöverföring och flexibla reduktionsförhållanden gör den till en effektiv lösning för krävande industrimaskiner.

När de väljer en koaxial planetväxellåda bör tillverkare överväga mer än växellådans pris eller reduktionsförhållande. Utgående vridmoment, motoreffekt, driftsförhållanden, servicefaktor, monteringsmått och förväntad livslängd bör alla utvärderas.

För maskintillverkare som letar efter en pålitlig transmissionspartner kan valet av en erfaren planetväxeltillverkare hjälpa till att säkerställa att växellådan är korrekt anpassad till hela maskinen. (Författare, SGR, Angie Zhang)
