Nyckelparametrar för att välja en cylindrisk maskutrustning reducerare

Välja rätten Cylindrical Worm Gear Reducer är avgörande för effektiviteten och livslängden i alla mekaniska system. Det handlar inte bara om att hitta en komponent som passar; Det handlar om att matcha reducerarens kapacitet med de specifika kraven i din ansökan. Den här guiden kommer att leda dig genom de väsentliga parametrarna att överväga, från kraft och hastighet till material och smörjning, vilket säkerställer att du fattar ett informerat beslut.

Förstå belastning och kraftkrav

Det första steget i att välja en Cylindrical Worm Gear Reducer är att exakt bedöma kraften och vridmomentkraven i din ansökan. Misjaktade komponenter kan leda till för tidigt fel, ineffektivitet eller till och med systemskador. En detaljerad förståelse av dessa parametrar säkerställer att reduceraren kan hantera arbetsbelastningen utan att vara överbelastad.

Ingångseffekt och utgångsmoment

Ingångseffekt är den energi som levereras till reduceraren, vanligtvis från en motor. Utgångsmomentet är rotationskraften som reduceraren levererar till den drivna maskinen. Dessa två parametrar är omvänt relaterade genom växelförhållandet. Att förstå detta förhållande är avgörande för korrekt storlek.

• Ingångseffekt: Detta är kraften som tillhandahålls av motorn. Det mäts vanligtvis i kilowatt (KW) eller hästkrafter (HP).
• Utgångsmoment: Detta är den vridande kraften som reduceraren överför till lasten. Det mäts i Newton-metrar (nm) eller pund tum (LB-in).
• Jämförelse: En högre ingångseffekt och ett större reduktionsförhållande kommer i allmänhet att resultera i ett högre utgångsmoment.

Ingångs- och utgångshastighet

De hastigheter som reduceraren arbetar är lika viktiga som kraften. Ingångshastigheten bestäms av motorns varvtal, medan utgångshastigheten är ett direkt resultat av växelförhållandet. Detta förhållande är grundläggande för att uppnå önskad driftshastighet för din applikation.

• Ingångshastighet: Hastigheten på motoraxeln ansluten till masken.
• Utgångshastighet: Hastigheten på växelaxeln, som är ingångshastigheten dividerad med växelförhållandet.
• Relation: Ett högre växelförhållande kommer att resultera i en lägre utgångshastighet. Till exempel kommer en ingångshastighet på 1450 rpm och ett växelförhållande på 30: 1 att ge en utgångshastighet på cirka 48,3 rpm. Detta är nyckeln för beräkning av hastighetsreduktion .

Utforska växelförhållanden och effektivitet

Växelförhållandet och den totala effektiviteten är hjärtat i alla Cylindrical Worm Gear Reducer . Ett högre förhållande ger större momentmultiplikation men kommer ofta med en avvägning i effektiviteten. Att förstå denna saldo är avgörande för applikationer som kräver både högkraft och energibesparing.

Växelförhållande och dess konsekvenser

Växelförhållandet är förhållandet mellan antalet tänder på maskhjulet och antalet startar på masken. Det påverkar direkt hastighetsminskningen och vridmomentets ökning. För applikationer som små maskväxellåda , ett högt förhållande kan uppnå betydande hastighetsminskning i en kompakt form.

• Lågt förhållande (t.ex. 5: 1 till 30: 1): Erbjuder högre effektivitet men mindre momentmultiplikation.
• Högt förhållande (t.ex. 60: 1 till 100: 1): Ger hög vridmomentutgång och betydande hastighetsminskning. Detta är ett vanligt krav i en Maskväxellåda för transportband .

Effektivitet och värmeproduktion

Effektivitet är förhållandet mellan utgångseffekt och ingångseffekt. Maskväxlar är kända för lägre effektivitet jämfört med andra växeltyper, särskilt med höga förhållanden. Denna förlorade energi omvandlas till värme, vilket kan påverka reducerarens prestanda och livslängd. Att förstå detta är nyckeln för en Worm Gear Reducer Smörjguide , som korrekt smörjning hjälper till att hantera denna värme.

• Effektivitet: Varierar avsevärt med växelförhållandet och blyvinkeln för masken. Högre förhållanden leder till lägre effektivitet.
• Värme: En direkt följd av ineffektivitet. Överdriven värme kan försämra smörjmedel, skada tätningar och förkorta komponentlivslängden.

Material, installation och underhåll

De fysiska egenskaperna och underhållskraven för a Cylindrical Worm Gear Reducer är lika viktiga som de operativa parametrarna. Materialet som används, installationsmetoden och smörjplanen bidrar alla till reducerarens totala prestanda och tillförlitlighet.

Material och konstruktion

Valet av material påverkar direkt reducerarens hållbarhet och bärande kapacitet. Masken är vanligtvis tillverkad av härdat stål, och maskhjulet är tillverkat av brons, vilket skapar en lågfrikt, högkläderbeständig parning.

• Mask: Ofta gjord av fallhärdat stål, mark till en hög finish för att minska friktionen.
• Maskhjul: Vanligtvis gjuten brons, som är mjukare än masken för att minimera slitage på den dyrare komponenten.
• Hus: Vanligtvis gjutjärn eller aluminium, valt för dess styvhet och värmeavledningsegenskaper. Aluminium är lättare, medan gjutjärn är mer robust.

Montering och smörjning

Korrekt montering och ett jämnt smörjschema är viktigt för livslängd. Montering kan vara en universell flänsfäste, fotmonterad eller en axelmonterad design. Smörjmetoden, vare sig fettfylld eller oljefylld, är avgörande för att minska friktion och hantering av värme.

Monteringsorientering

• Fotmonterad: Den vanligaste typen, med reduceraren bultad till en plan yta.
• Flänsmonterad: Idealisk för applikationer där reduceraren måste fästas direkt på en maskin eller motor ansikte.
• Axelmonterad: Reduceraren är monterad direkt på den drivna axeln.

Smörjning och underhåll

• Smörjmedelstyp: Beror på driftshastigheten, temperaturen och belastningen. Syntetiska oljor används ofta för högtemperatur eller höghastighetsapplikationer.
• Underhållsschema: Regelbundna kontroller av oljenivåer och schemalagda oljeförändringar är avgörande för att förhindra för tidigt slitage. Detta är en viktig del av alla Worm Gear Reducer Underhållsplan .

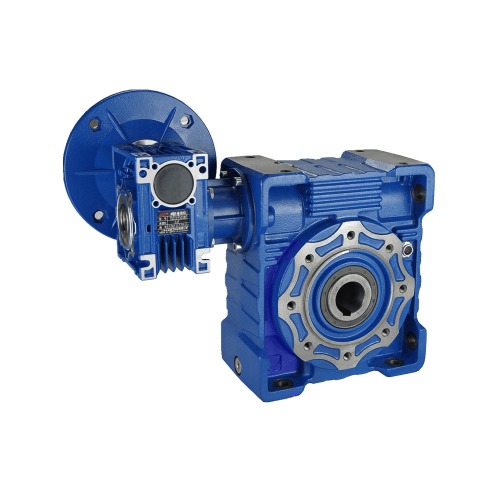

Cylindrical Worm-växellådor med dubbla steg
