En jämförelse av tre vanliga typer av industriella växelreducerare

An industriell växellåda hänvisar till en fristående enhet som består av kugghjulsdrifter, snäckdrivningar eller kugghjulsdrivenheter inneslutna i ett styvt hölje. Huvudfunktionen hos en industriell växellåda är att ändra hastighet och utgående vridmoment, vilket ger högt vridmoment och låg rotationshastighet.

Vanliga industriella växelreducerare inkluderar huvudsakligen: växelreducerare, snäckväxelreducerare och planetväxelreducerare. I den här artikeln ger leverantören av reduktionsväxeln SGR en omfattande jämförelse av dessa tre vanliga typer av reduktionsväxel för att hjälpa dig att snabbt förstå dem.

(1) Växelreducerare

Vanliga typer av växelreducerare inkluderar cylindriska växelreducerare, vinkelväxelreducerare och vinkelcylindriska växelreducerare. Bland dessa är cylindriska kugghjulsreducerare de mest använda och har det bredaste användningsområdet. Cylindriska växelreducerare kan ytterligare klassificeras i enstegs, tvåstegs och trestegs cylindriska växelreducerare, bland andra.

Enstegs cylindriska kugghjulsreducerare är lämpliga för reduktionsförhållanden på 3 till 5. Kugghjulens tänder kan vara raka, spiralformade eller fiskbensformade. Huset är generellt tillverkat av gjutjärn, men kan även tillverkas av svetsade stålplåtar. Rullningslager används ofta, med glidlager som endast används för mycket tunga belastningar eller höga hastigheter.

Tvåstegs cylindriska växelreducerare kan ytterligare delas in i tre typer: expanderad typ, split-flow typ och koaxial typ, med tillämpliga reduktionsförhållanden som sträcker sig från 8 till 40.

I tvåstegs cylindriska kugghjulsreducerare är kugghjulen på den tvåstegs cylindriska kugghjulsreduceraren med två steg anordnade asymmetriskt i förhållande till lagren, vilket kräver en hög grad av axelstyvhet.  Vridmomentets ingångs- och utgående ändar är placerade bort från kugghjulen för att minska ojämn lastfördelning längs kugghjulsbredden som orsakas av axelböjningsdeformation. Den parallella axelns tvåstegs cylindriska kugghjulsreducerare har en enkel struktur och är den mest använda typen.

I en tvåstegs cylindrisk kugghjulsreducerare med delad väg är kugghjulen symmetriskt anordnade i förhållande till lagren, vilket görs i en jämnare spänningsfördelning på kugghjulen och lagren. För att minimera den totala axiella kraften på axeln bör spiralriktningarna för de två kugghjulsparen vara motsatta. Delad tvåstegs cylindriska kugghjulsreducerare har en mer komplex struktur och används ofta i applikationer som involverar hög effekt och varierande belastningar.

Koaxiala tvåstegs cylindriska kugghjulsreducerare har en stor axiell dimension, en lång mellanaxel och relativt dålig styvhet. När nedsänkningsdjupet för de två stora kugghjulen i smörjoljan är likartat kan inte höghastighetsstegsväxlarnas lastupptagningsförmåga utnyttjas fullt ut. Koaxiala tvåstegs cylindriska kuggreducerare är de allmänna hjulen i tillämpningar där gående och utgående axlarna är på samma axel.

Generellt sett har växelreducerare hög transmissionseffektivitet, tillförlitlig drift, lång livslängd och är lätt att underhålla. De används ofta i industrier som metallurgi, gruvdrift och kolutvinning, jordbruksmaskiner och textiltryckning och färgning.

(2) Snäckreducerare

Snäckväxelreducerare är huvudsakligen uppdelade i cylindriska snäckväxelreducerare, involuta snäckväxelreducerare, koniska snäckväxelreducerare och snäckväxelreducerare.

Snäckväxelreducerare är lämpliga för reduktionsförhållanden på 10 till 80.  Snäckväxelreducerare har en kompakt struktur, ett stort utväxlingsförhållande, smidig drift och lågt ljud, men deras överföringseffektivitet är låg, vilket gör dem lämpliga för lågeffekt, intermittenta applikationer.

Dessutom har snäckväxelreducerare en självlåsande funktion i backläge, vilket gör dem idealiska för applikationer som kräver bestridande av lastomkastning och säkerställer säker drift i vertikala lyft och tunga utrustningar. Typiska applikationer inkluderar: lyft- och lyftutrustning, gruv- och metallurgisk utrustning, ventilställdon, automation och specialiserade maskiner, etc.

Till exempel kopplar snäckan och snäckhjulet på SGR:s snäckväxelreducerare med flera tänder, med snäckan gjord av 20CrMnTi-stål, uppkolad, härdad och sedan slipad, och snäckhjulet tillverkad av högpresterande legerat brons, vilket säkerställer, och lång livslängdsstyrka.

Jämfört med cylindriska snäckväxlar med samma specifikationer är lastkapaciteten och transmissionseffektiviteten avsevärt förbättrad.  Den uppvisar också mekaniska självlåsande egenskaper vid höga utväxlingsförhållanden, vilket effektivt förbättrar säkerhetsmaskiner för lyft. Vårt företag har samarbetat med relevanta universitet för att bedriva systematisk forskning om design, tillverkningsprocesser, montering och testningsmetoder, i hopp om att bidra till utvecklingen och främjandet av denna nya transmissionsteknik som uppfunnits av kinesiska ingenjörer.

(3) Planetväxelreducerare

Planetväxelreducerare inkluderar involuta planetväxelreducerare, cykloidala pinwheel-reducerare och harmoniska växelreducerare. Bland dessa är den involuta planetväxelreduceraren den mest använda, tekniska mogna och industriell anpassningsbara typen.

På grund av dess unika planetväxeltransmissionsstruktur är det minsta enstegsreduktionsförhållandet för en planetväxellåda 3, och det maximala överstigande i allmänhet inte 10. Vanliga reduktionsförhållanden är: 3/4/5/6/8/10. Antalet steg i en växellåda överstiger i allmänhet inte 3, men vissa specialtillverkade växellådor kan uppnå 4 steg av reduktion.

Jämfört med andra växelreducerare erbjuder planetväxelreducerare fördelar som hög styvhet, hög precision, hög transmissionseffektivitet, högt vridmoment, kompakt storlek, kraftdelning, multi-tand-ingrepp, lång livslängd och smidig drift. Dessutom är planetväxelreducerare mestadels installerade på stegmotorer och servomotorer för att minska hastigheten, öka vridmomentet och matcha trögheten. De används i stor utsträckning inom kärnområden som industriell automation, precisionsmaskiner, ny energiutrustning, entreprenadmaskiner och avancerad tillverkningsutrustning.

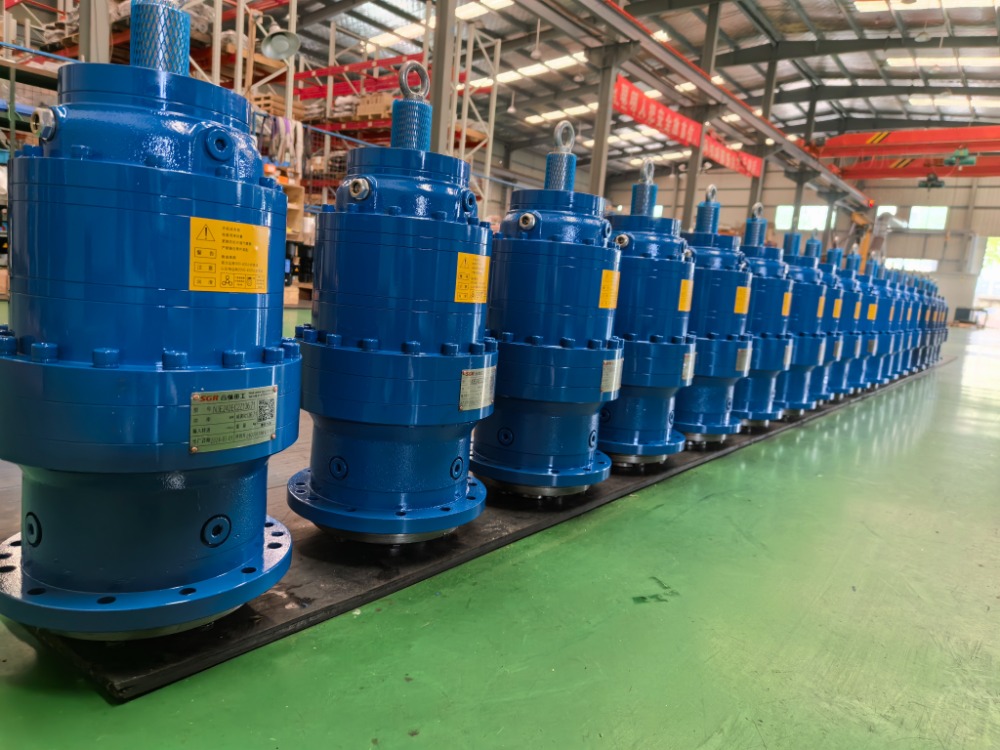

Till exempel har SGR:s planetväxelreducerare kugghjul gjorda av 20CrMnTi stål, som är uppkolade, kylda och sedan precisionsslipade.  De erbjuder fördelar som belastningsdelning med flera tänder, smidig och pålitlig drift och hög mekanisk effektivitet.

Produkten är placerad som en "ersättning för importerade reducerar av samma typ" (den kan ersätta liknande produkter från utländska märken som Brevini, Dynamic, Rossi och Bonfiglioli).  Dess designkoncept och tillverkningsteknik är på nivå med internationella standarder. Tack vare lokal service och ett gynnsamt förhållande mellan pris och prestanda har den fått erkännande från användare inom olika industriområden, inklusive anläggningsmaskiner, marin extrautrustning, gruvmaskiner och textil- och tryckmaskiner.(Författare, SGR, Angie Zhang)
